Стоимость продукции:
от 70 000 руб.

Фильтры сетчатые дренажные жидкостные, которые часто называют фильтры СДЖ, используются в самых различных отраслях промышленности. Фильтр позволяет удалить из жидкостей частицы ржавчины, окалины, металлической стружки и прочие механические примеси размером от 0,025 мм и выше. Фильтр СДЖ устанавливается в трубопроводах диаметром от 25 до 800 мм, рассчитанных на рабочее давление от 0,6 до 25 МПа.

Фильтр сетчатый дренажный жидкостный для нефтепродуктов широко применяется в нефтехимической и газовой промышленности, а также на нефтебазах и АЗС. Он очищает керосин, бензин, дизельное топливо и другие нефтепродукты от механических примесей. Чаще всего фильтр СДЖ устанавливают на трубопроводе насоса перед вентилем. Место установки должно предусматривать свободный доступ к агрегату для его обслуживания или ремонта.

Фильтры жидкостные СДЖ устанавливаются на трубопровод двумя способами – с помощью сварного соединения и с помощью фланцев. Фильтр СДЖ фланцевый отличается высокой прочностью и надежностью. Такой фильтр дренажный легко разбирается, а очистка стальной сетки производится под струей чистой воды.

Если Вы хотите фильтр сетчатый купить или заказать его изготовление в ООО «Химмаш», то Вам необходимо правильно сформулировать технические требования или заполнить опросный лист.

Пример условного обозначения фильтров СДЖ:

СДЖ 250-1,6-1-2-Т-И

2jhqlv1k20jdpky53m39z1ny2bqbnbyy.jpgИз данного условного обозначения можно получить следующую информацию: Фильтр дренажный сетчатый рассчитан на работу в трубопроводах диаметром 250 мм при рабочем давлении 1,6 МПа. Цифра 1 означает, что монтаж осуществляется с помощью фланцев. Если указана цифра 2, то фильтр СДЖ-250 монтируется с помощью приварки. Следующая цифра определяет материальное исполнение – 2 означает сталь 09Г2С, рассчитанную на работу при температуре не ниже -60С. Буквы Т и И означают, что данный фильтр прошел термообработку и оснащен креплениями для изоляции.

ООО «Химмаш» производит сетчатые фильтры в соответствии с требованиями ТУ 3683-001-69799130-2012. Также фильтр СДЖ должен отвечать требованиям ГОСТ 34347-2017 «Сосуды и аппараты стальные сварные».

Фильтр СДЖ, цена которого Вас интересует, можно заказать у наших менеджеров по телефону или через форму обратной связи на сайте www.penzahim.ru Компанией «Химмаш» производство сетчатых фильтров ведется на протяжении многих лет, вся продукция сертифицирована и поставляется не только на внутренний рынок, но и зарубеж.

Если Вы хотите получить на фильтр СДЖ прайс, то наши менеджеры также готовы предоставить эту информацию. Укажите в заявке свои координаты для связи и Вам отправят актуальные цены на фильтры жидкостные.

Технические характеристики фильтров СДЖ

Обозначение Давление, Мпа Масса, кг Габариты, мм длина-ширина-диаметр
СДЖ 25 1,6 115 1050-550-273
2,5 130
4 160
6,3 215
СДЖ 50 1,6 120 1050-550-273
2,5 135
4 165
6,3 220
СДЖ 80 1,6 140 1100-550-273
2,5 158
4 192
6,3 270
СДЖ 100 1,6 285 1985-850-400
2,5 320
4 422
6,3 542
СДЖ 150 1,6 310 1985-850-400
2,5 345
4 460
6,3 610
СДЖ 200 1,6 610 2415-1250-600
2,5 720
4 950
6,3 1240
СДЖ 250 1,6 640 2415-1250-600
2,5 750
4 992
6,3 1380
СДЖ 300 1,6 670 2415-1250-600
2,5 820
4 955
6,3 1540
СДЖ 350 1,6 690 2415-1250-600
2,5 850
4 1000
6,3 1600
СДЖ 400 1,6 1550 2980-2000-1000
2,5 1900
4 2660
6,3 3700
СДЖ 500 1,6 1730 2980-2000-1000
2,5 2120
4 2970
6,3 4200
СДЖ 700 1,6 1950 3100-2000-1200
2,5 2400
4 3360
6,3 4700
СДЖ 800 1,6 2640 3500-2400-1200
2,5 3300
4 4600
6,3 6880

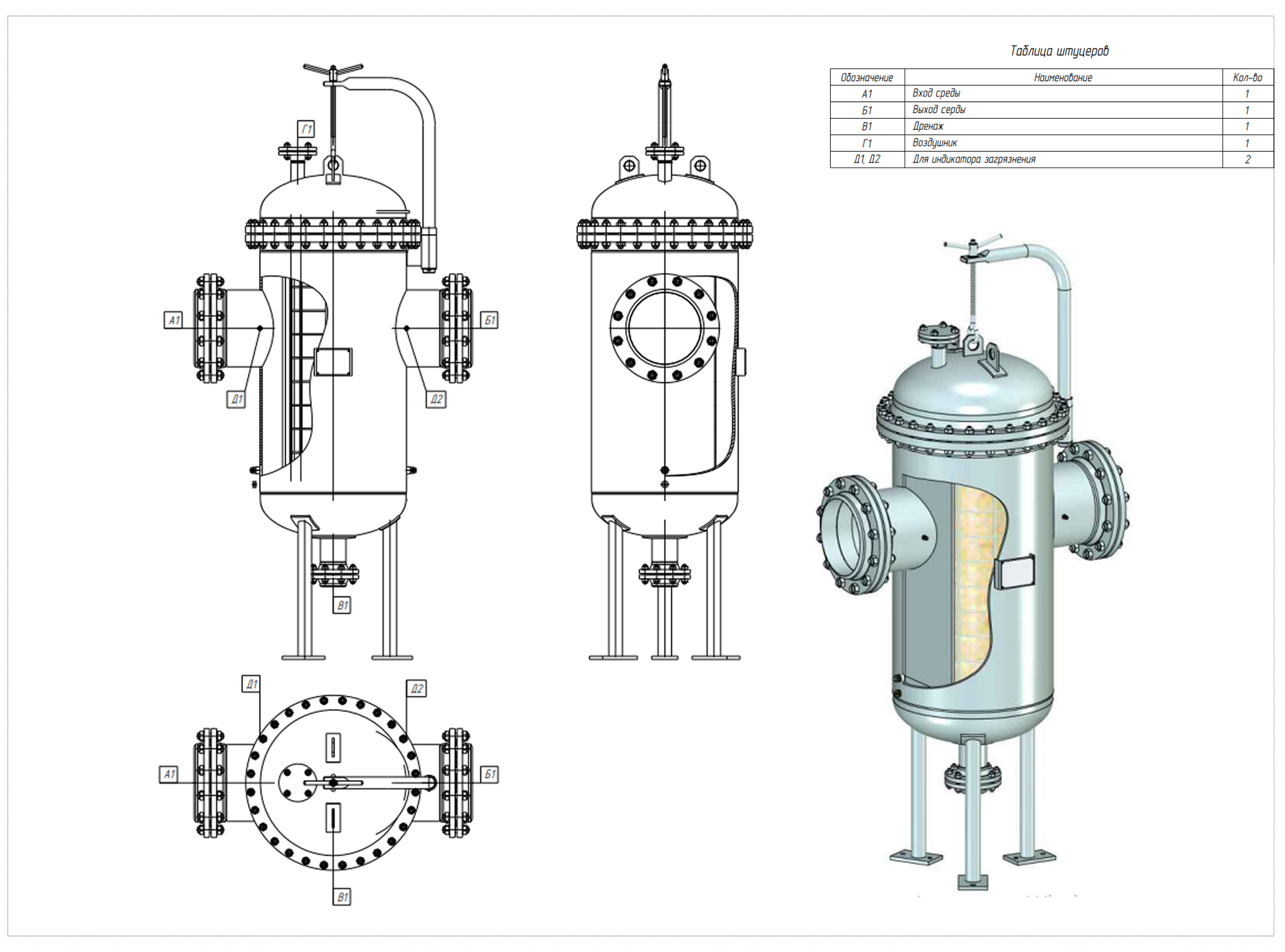

Эскиз фильтр СДЖ


Для заказа нашей продукции вы можете скачать опросный лист на фильтры сдж и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
