Фильтры ФС (Тип VI)

Описание
Технические характеристики
Эскизы

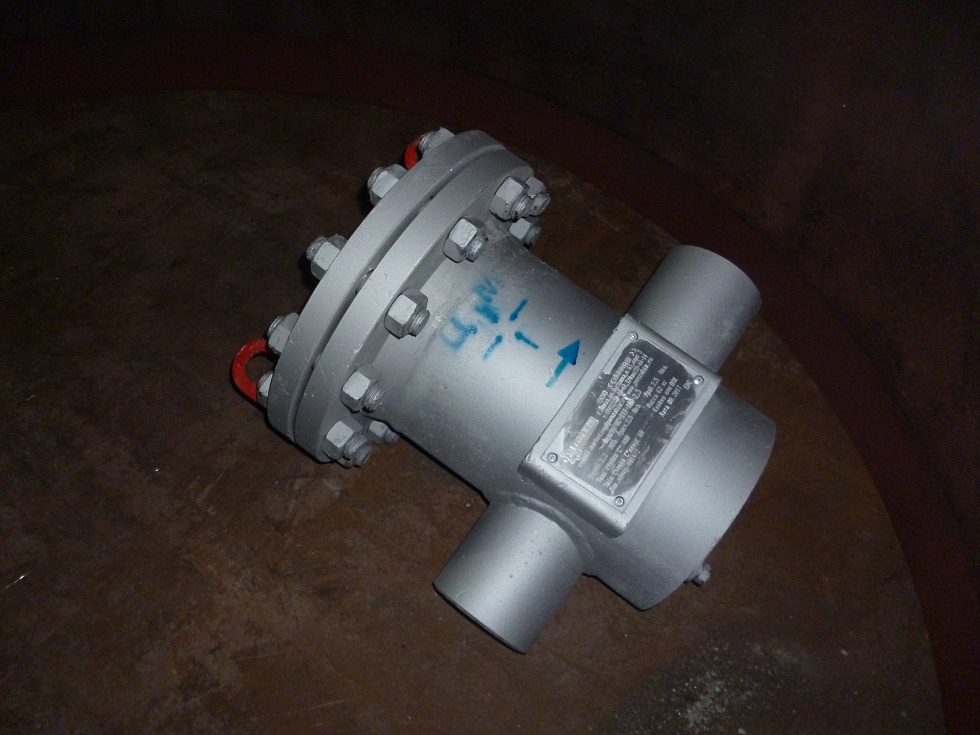

Фото
Видео
Опросный лист

Фильтры сетчатые ФС по нормативу Т-ММ-11-2003 предназначены для защиты от попадания инородных механических частиц в ответственные элементы трубопроводных систем, такие как насосы, клапаны, измерительные приборы и другие устройства с повышенными требованиями к чистоте проходящего через них потока среды.

Фильтр сетчатый, установленный перед защищаемым устройством, улавливает и собирает механические частицы, содержащиеся в потоке, а степень очистки потока зависит от размеров ячеек в сетке фильтрующего элемента.

Рабочая среда: жидкие и газообразные среды, по отношению к которым материалы фильтра коррозионностойки.

Пример условного обозначения фильтра ФС:

ФС-IX-150-25-02-ХЛ-УХЛ1, где:

  • 8be43ed78591a8549476ca6cd561e08b.jpg

    ФС - фильтр сетчатый;

  • IX - конструктивное исполнение (I, II, III, VI, V, VI, IX);

  • 150 - условный диаметр, мм;

  • 25 - условное давление, кгс/см2;

  • 0,2 - размер ячейки фильтрующей сетки, мм;

  • ХЛ - материальное исполнение корпуса фильтра;

  • УХЛ1 - климатическое исполнение по ГОСТ 15150-69.

Номинальные диаметры фильтров ФС: 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250; 300; 350; 400; 500; 600.

Номинальное давление, кгс/см2 (МПа): 10 (1,0); 16 (1,6); 25 (2,5); 40 (4,0); 63 (6,3)

Материальное исполнение ФС: сталь 20, 09Г2С, 12X18H10T, 10Х17Н13М2Т.

Материал сетки фильтрующей: 12Х18Н10Т/AISI321, 10Х17Н13М2Т/AISI316Ti.

Условное обозначение сетки фильтрующей по ГОСТ 3826-84 (размер ячейки в сетке, мм): 010 (0,1); 020 (0,2); 04 (0,4); 05 (0,5);06 (0,63); 08 (0,8); 10 (1,0); 12 (1,2); 16 (1,6); 20 (2,0).

Условное обозначение сетки фильтровой по ГОСТ 3187-76: П24, П28, П32, П36, П40, П44, П48, П52, П56, П60, П64, П68, П72, П76, П80, П90, П100, П120, П160, П200; С48, С56, С64, С72, С80, С90, С100, С120, С160, С200; СД32, СД40, СД48, СД56, СД64, СД72, СД80, СД120, СД160, СД200.

Материальное исполнение корпуса фильтра Условное обозначение Материал корпуса фильтра ФC (С – ст.20; ХЛ – ст.09Г2С; НЖ - ст.12X18H10T; НМ – ст.10Х17Н13М2Т; ХМ – ст.15Х5М).

Климатическое исполнение фильтров ФС: У (от -30 до +70°С); УХЛ1 (от -40 до +70°С; УХЛ2 (от -60 до +70°С); Т (от -30 до +85°С)

Диапазон температур рабочей среды среды (в зависимости от материального исполнения корпуса фильтра сетчатого) от -60 °С до +600°С.

Технические характеристики фильтров ФС (Тип VI)

Обозначение фильтра  D1  H H1 H2  S1  A Масса фильтра (под приварку) кг
ФС-VI-25-10  32 108 294 278 80 2 4 320 320 15,2
ФС-VI-32-10  38 108 294 278 80 2 4 320 320 15,3
ФС-VI-40-10  45 108 294 278 80 3 4 320 320 15,9
ФС-VI-50-10  57 108 294 278 80 3 4 320 320 16,0
ФС-VI-80-10  89 219 384 368 120 3,5  6 420 420 43,5
ФС-VI-100-10  108 219 384 368 120 4 6 420 420 44,3
ФС-VI-150-10  159 325 498 478 190 4,5  8 520 520 63,1
ФС-VI-200-10  219 325 498 478 190 8 8 520 520 149,1
ФС-VI-250-10  273 426 572 548 210 10 10 620 620 255,1

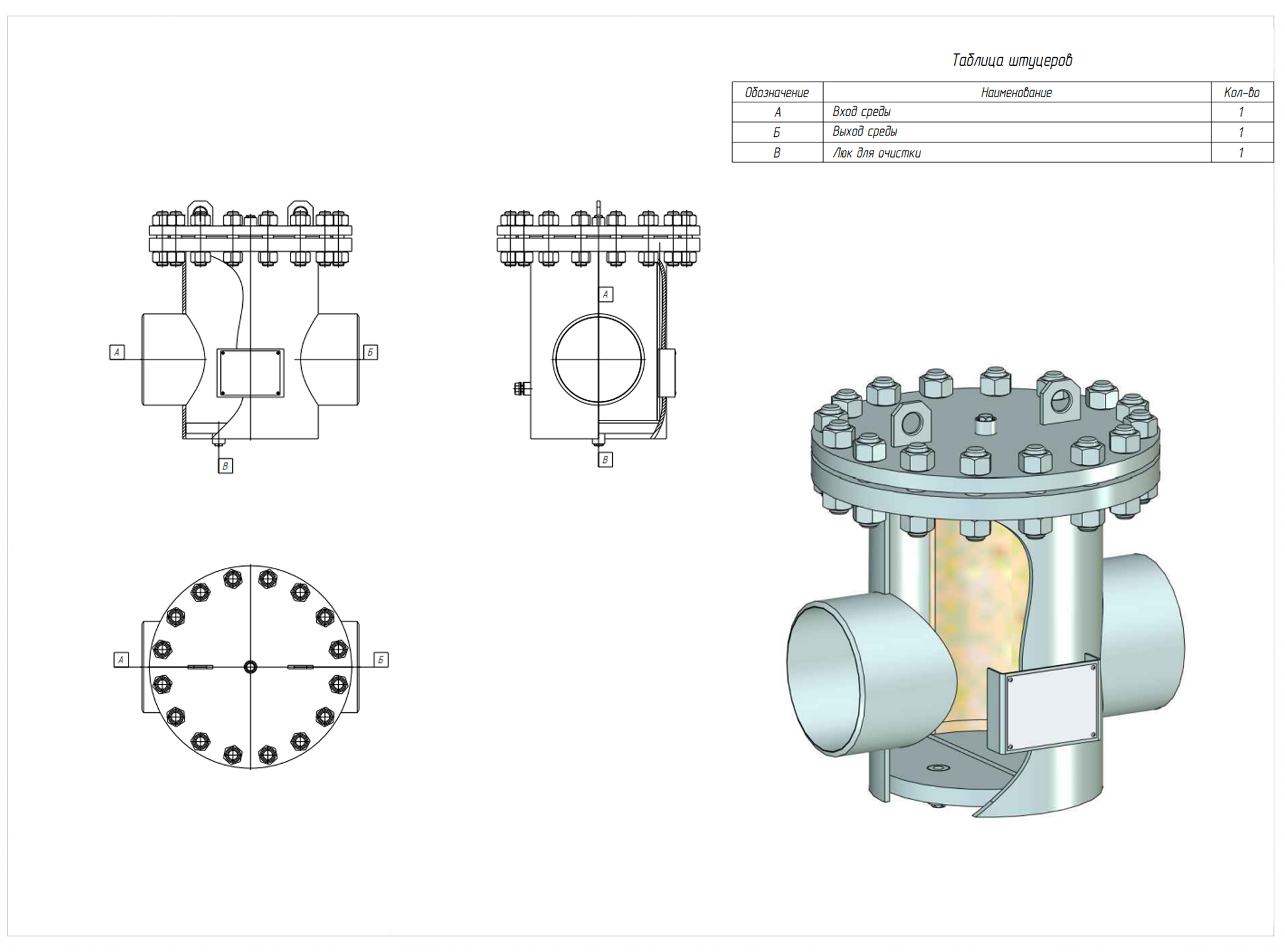

Эскиз емкость фильтр ФС (Тип VI)


Для заказа нашей продукции вы можете скачать опросный лист на фильтры фс (тип vi) и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
