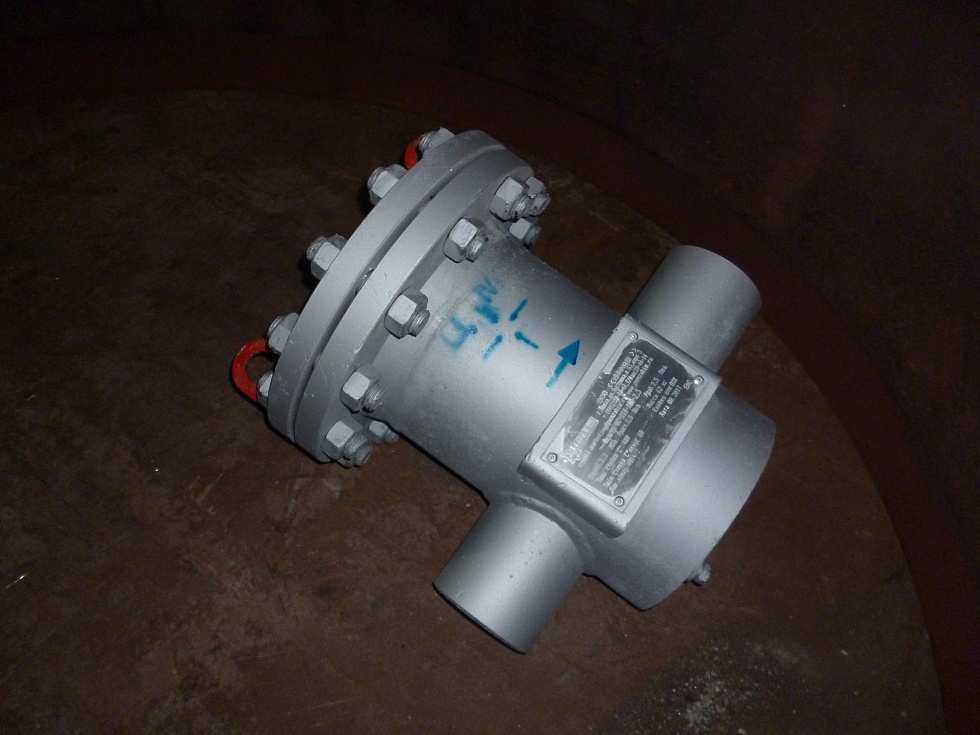

Фильтры сетчатые ФС по нормативу Т-ММ-11-2003 предназначены для защиты от попадания инородных механических частиц в ответственные элементы трубопроводных систем, такие как насосы, клапаны, измерительные приборы и другие устройства с повышенными требованиями к чистоте проходящего через них потока среды.

Фильтр сетчатый, установленный перед защищаемым устройством, улавливает и собирает механические частицы, содержащиеся в потоке, а степень очистки потока зависит от размеров ячеек в сетке фильтрующего элемента.

Рабочая среда: жидкие и газообразные среды, по отношению к которым материалы фильтра коррозионностойки.

Пример условного обозначения фильтра ФС:


ФС-IX-150-25-02-ХЛ-УХЛ1, где:

  • ФС - фильтр сетчатый;

  • IX - конструктивное исполнение (I, II, III, VI, V, VI, IX);

  • 150 - условный диаметр, мм;

  • 25 - условное давление, кгс/см2;

  • 0,2 - размер ячейки фильтрующей сетки, мм;

  • ХЛ - материальное исполнение корпуса фильтра;

  • УХЛ1 - климатическое исполнение по ГОСТ 15150-69.

Номинальные диаметры фильтров ФС: 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250; 300; 350; 400; 500; 600.

Номинальное давление, кгс/см2 (МПа): 10 (1,0); 16 (1,6); 25 (2,5); 40 (4,0); 63 (6,3)

Материальное исполнение ФС: сталь 20, 09Г2С, 12X18H10T, 10Х17Н13М2Т.

Материал сетки фильтрующей: 12Х18Н10Т/AISI321, 10Х17Н13М2Т/AISI316Ti.

Условное обозначение сетки фильтрующей по ГОСТ 3826-84 (размер ячейки в сетке, мм): 010 (0,1); 020 (0,2); 04 (0,4); 05 (0,5);06 (0,63); 08 (0,8); 10 (1,0); 12 (1,2); 16 (1,6); 20 (2,0).

Условное обозначение сетки фильтровой по ГОСТ 3187-76: П24, П28, П32, П36, П40, П44, П48, П52, П56, П60, П64, П68, П72, П76, П80, П90, П100, П120, П160, П200; С48, С56, С64, С72, С80, С90, С100, С120, С160, С200; СД32, СД40, СД48, СД56, СД64, СД72, СД80, СД120, СД160, СД200.

Материальное исполнение корпуса фильтра Условное обозначение Материал корпуса фильтра ФC (С – ст.20; ХЛ – ст.09Г2С; НЖ - ст.12X18H10T; НМ – ст.10Х17Н13М2Т; ХМ – ст.15Х5М).

Климатическое исполнение фильтров ФС: У (от -30 до +70°С); УХЛ1 (от -40 до +70°С; УХЛ2 (от -60 до +70°С); Т (от -30 до +85°С)

Диапазон температур рабочей среды среды (в зависимости от материального исполнения корпуса фильтра сетчатого) от -60 °С до +600°С.


Технические характеристики фильтров ФС (Тип III)

Обозначение фильтра  D1  H H1 H2 S S1 A Масса фильтра (под приварку) кг
ФС-III-25-25  32 108 300 280 80 2 4 320 396 18
ФС-III-32-25  38 108 300 280 80 2 4 320 410 19,8
ФС-III-40-25  45 108 300 280 80 3 4 320 416 19,9
ФС-III-50-25  57 108 300 280 80 3 4 320 416 20,0
ФС-III-80-25  89 219 392 370 120 3,5  6 420 530 55,9
ФС-III-100-25  108 219 392 370 120 4 6 420 542 62,7
ФС-III-150-25  159 325 507 480 190 4,5  8 520 662 130,5
ФС-III-200-25  219 325 507 480 190 8 8 520 676 134,5
ФС-III-250-25  273 426 587 550 210 10 10 620 776 255,1
ФС-III-25-40  32 108 312 290 120 2 4 300 376 20,9
ФС-III-32-40  38 108 312 290 120 2 4 300 390 21
ФС-III-40-40  45 108 330 300 120 3 4 300 396 21,33
ФС-III-50-40  57 108 330 300 120 3 4 300 396 21,5
ФС-III-80-40  89 219 420 380 140 3,5  6 420 536 77,90
ФС-III-100-40  108 219 420 380 140 4 6 420 556 74,6
ФС-III-150-40  159 325 560 520 190 4,5  8 520 662 180,00
ФС-III-200-40  219 325 560 520 190 6 8 520 696 179,9
ФС-III-250-40  273 426 640 590 210 8 10 620 822 345,8
ФС-III-25-63  32 108 328 300 120 2 4 300 416 28,35
ФС-III-32-63  38 108 328 300 120 2 4 300 424 28,4
ФС-III-40-63  45 108 358 320 120 3 4 300 436 29,2
ФС-III-50-63  57 108 358 320 120 3 4 300 440 30,33
ФС-III-80-63  89 219 440 400 130 3,5  8 420 570 106,7
ФС-III-100-63  108 219 440 400 130 4 8 420 580 107,3
ФС-III-150-63  159 325 590 540 210 6 10 520 736 224,5
ФС-III-200-63  219 325 590 540 210 8 10 520 746 238,3
ФС-III-250-63  273 426 670 610 210 10 16 620 856 449,5

Эскиз фильтр ФС (Тип III)
