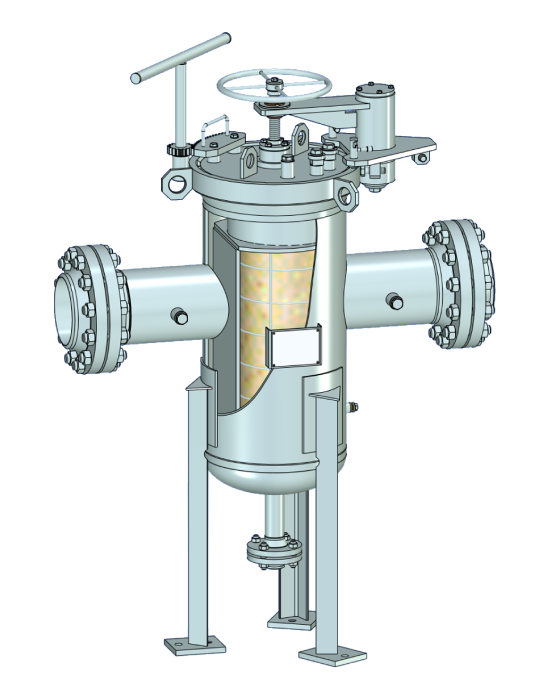

Фильтры с быстросъемными крышками (концевыми затворами) предназначены для защиты трубопроводных систем от попадания инородных частиц. Фильтр устанавливается перед защищаемым элементом, улавливает и собирает все твердые частицы, размеры которых превышают размеры ячеек фильтрующего элемента. Используются на трубопроводах для очистки нефтепродуктов, воды, сжатого воздуха, технических газов и прочих сред. Быстросъемные крышки дают удобство и скорость смены или очистки фильтрующих элементов.
Варианты концевых затворов, производимых ООО «Химмаш» и устанавливаемых на фильтры (фильтры-сепараторы):
Байонетный затвор состоит из крышки, корпуса, шарнира, рукоятки и предохранительного устройства. Герметизация обеспечивается уплотнительным кольцом. При помощи ручки фиксатор предохранительного устройства блокирует открытие затвора под рабочим давлением. Крышка держится на шаровой опоре, а ключом-шестерней производится поворот крышки вокруг оси для её открывания (закрывания). В целях исключения возможности случайного открывания крышки в рабочем состоянии под давлением предусмотрена система безопасности в виде предохранительного фиксатора для блокировки движения крышки. Работы по открытию крышки следует производить только после стравливания давления в фильтре.

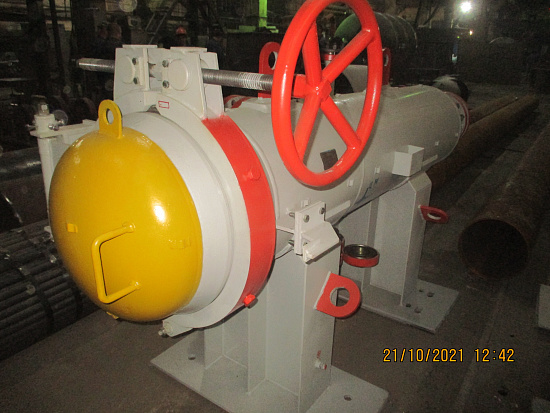

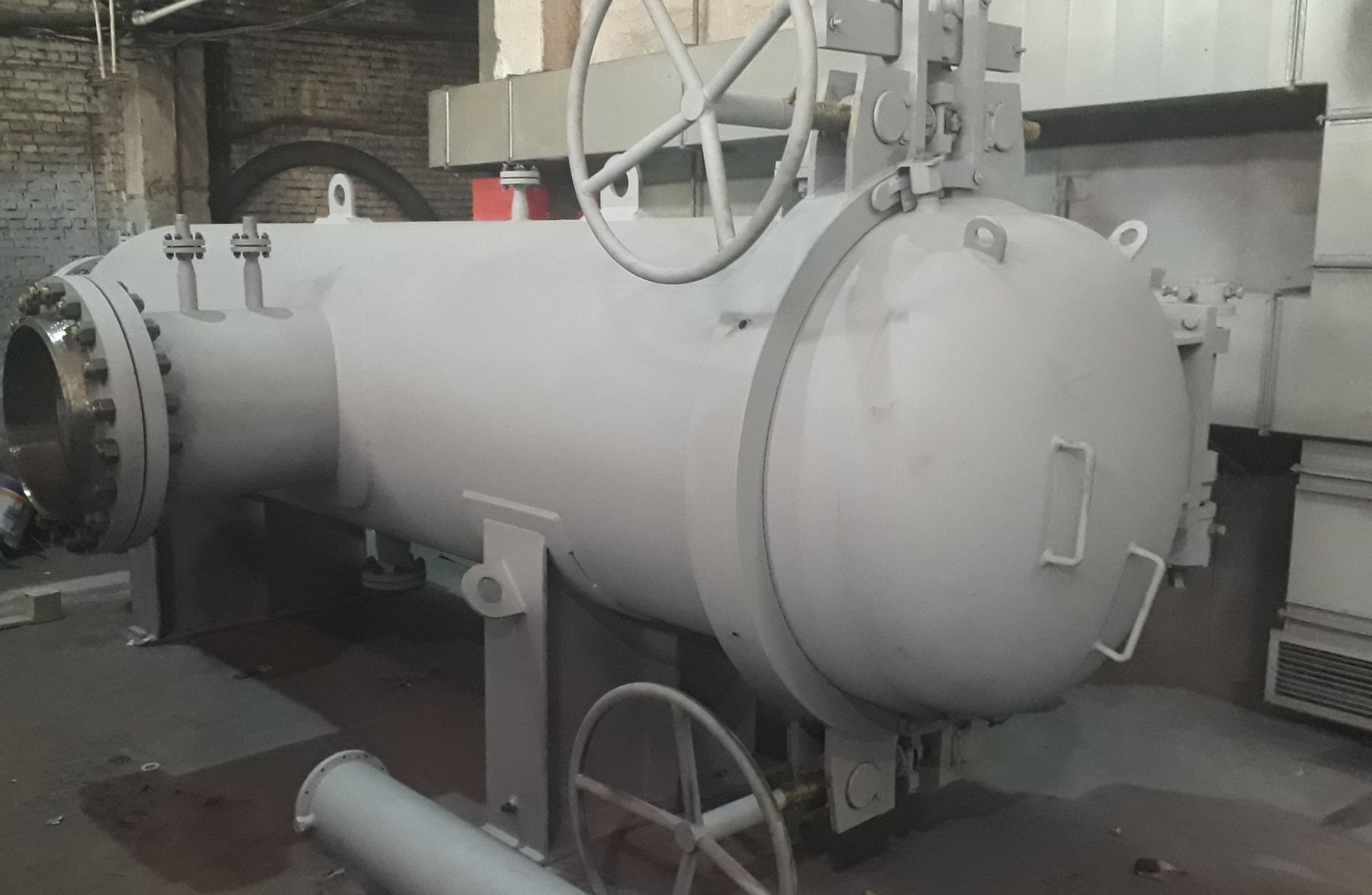

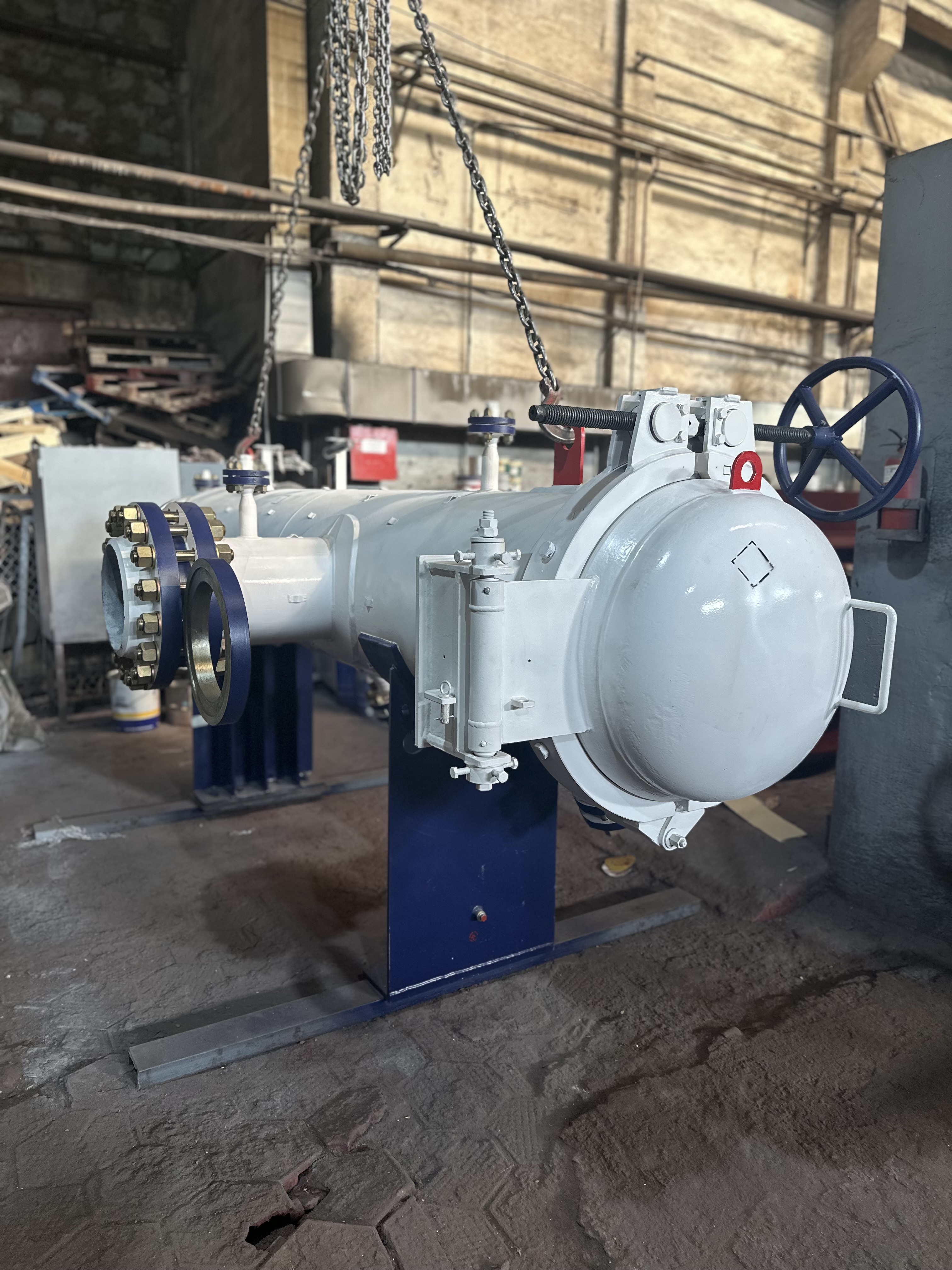

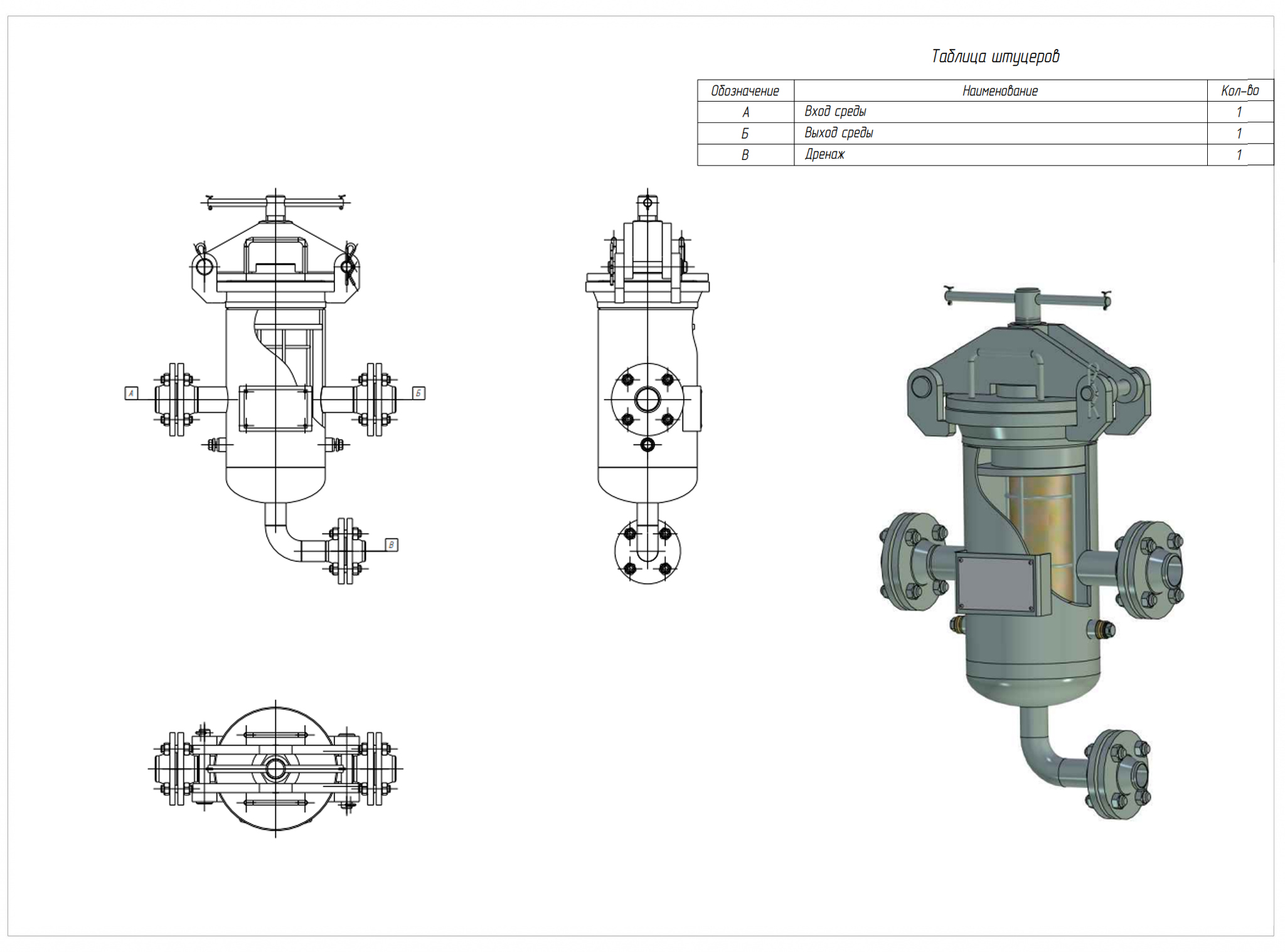

Бугельный (хомутовый) затвор состоит из корпуса, поворотной крышки, полухомутов, предохранительного устройства, штурвала. Герметизация обеспечивается торцевым уплотнением (уплотнительное кольцо). При помощи ручки фиксатор предохранительного устройства блокирует открытие полухомутов под рабочим давлением. Работы по открытию и закрытию необходимо производить только после стравливания давления. Конструкция хомутового затвора позволяет сократить время закрывания (открывания) до 2-3 минут.

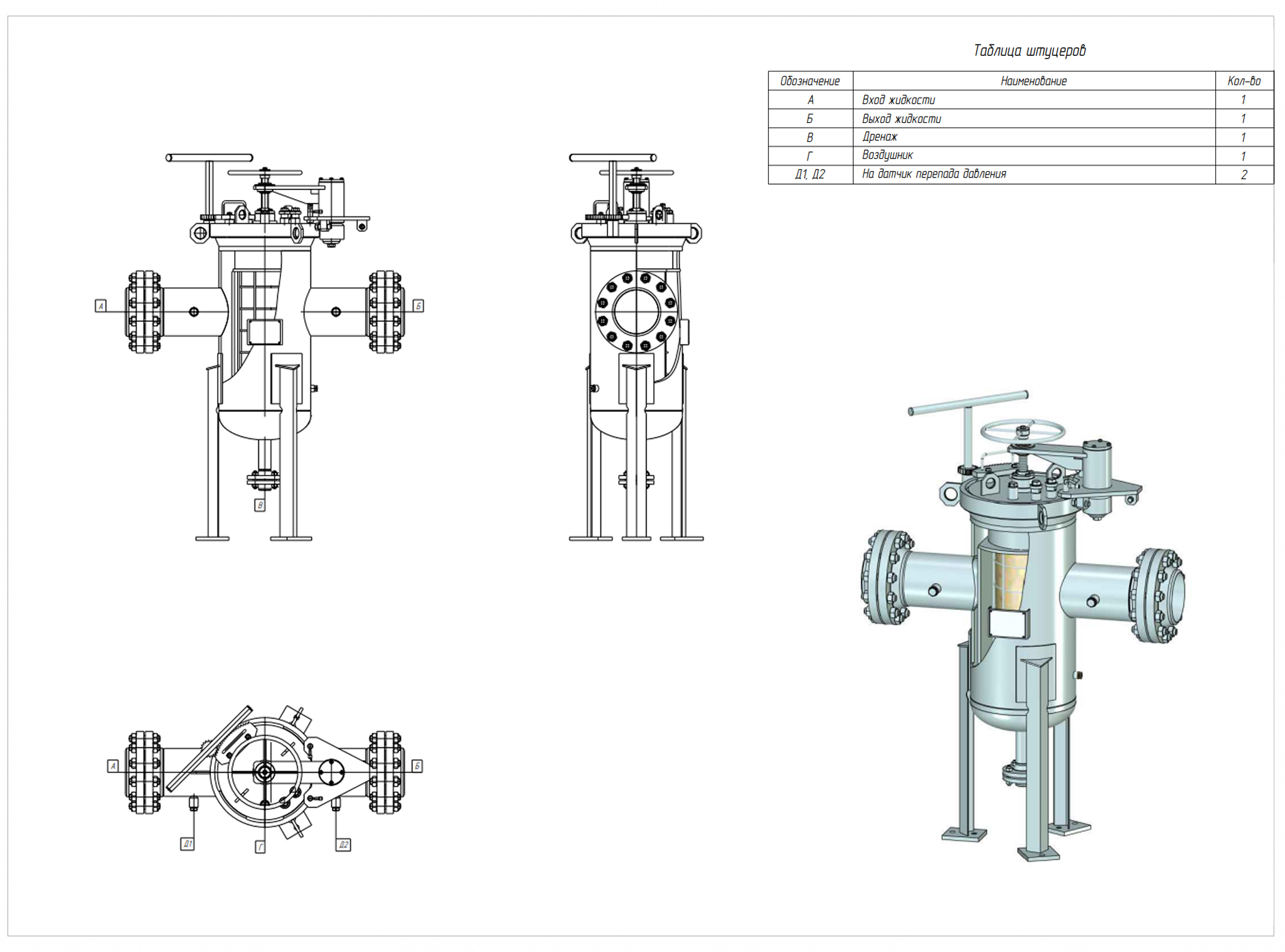

Секторный затвор фильтров конструктивно состоит из секторов, установленных на крышке с возможностью возвратно-поступательного перемещения и взаимодействующих посредством периферийных кромок с кольцевой проточкой, выполненной на внутренней поверхности крышки. Затвор оснащается кулачковым самоцентрирующимся механизмом, с помощью которого происходит герметизация крышки.

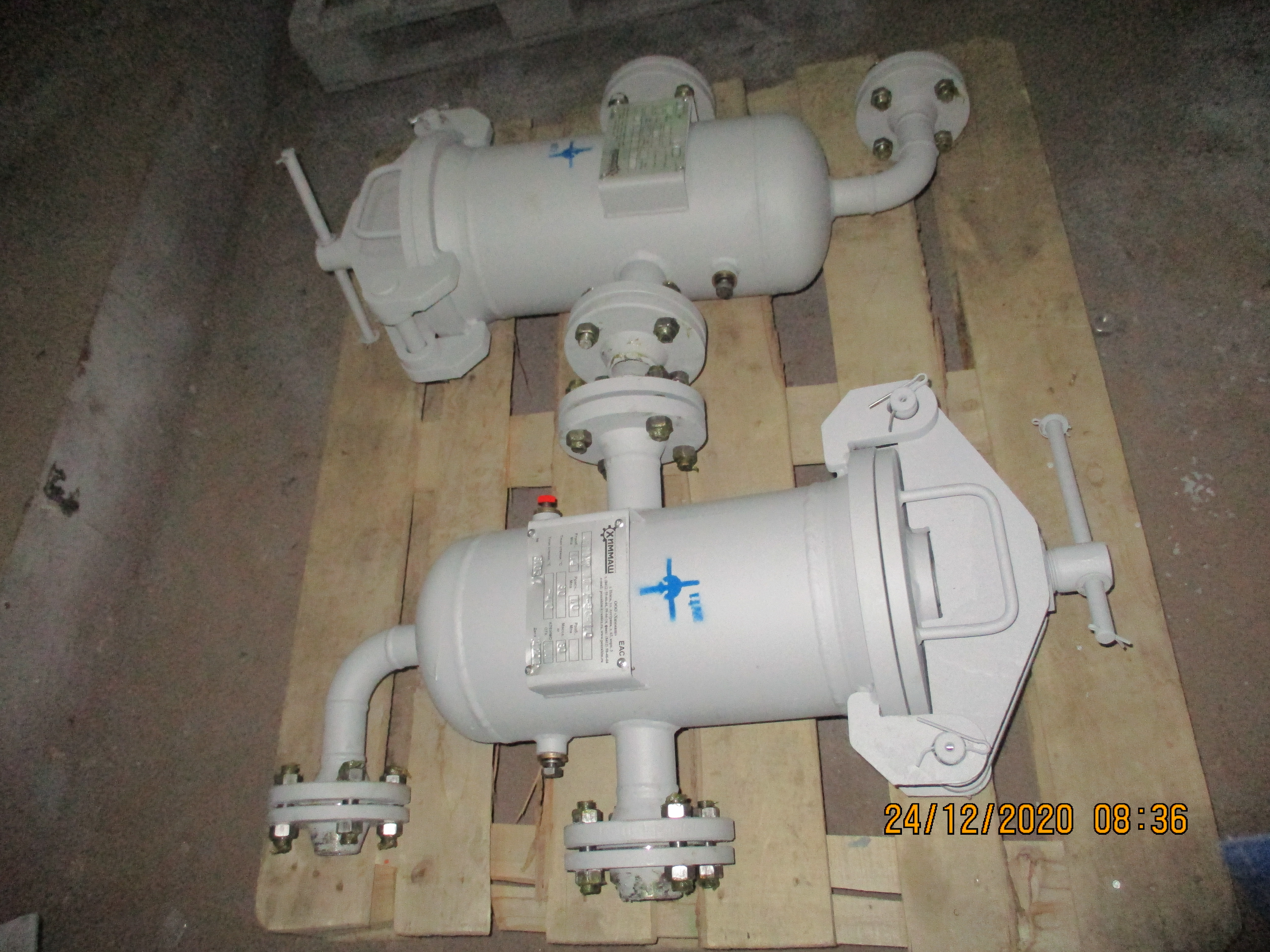

Рычаговые варианты быстросъемных крышек используются, как правило, в фильтрах с небольшим рабочим давлением. Довольно простая конструкция рычажных затворов позволяет оперативно проводить замену и очистку фильтроэлементов.
ООО «Химмаш» может изготовить отдельно и сами концевые затворы (быстросъемные крышки) с байонетным, секторным, бугельным (хомутовым) или рычаговым соединением. Они могут использоваться не только в фильтрах, но и в люках-лазах, камерах приема и запуска поточных средств очистки и диагностики, тупиковых участков трубопроводов, а также в любых работающих под давлением сосудах, к которым необходим доступ в их внутреннюю часть для быстрого обслуживания.
Поставка фильтров с быстросъемными крышками в г. Москва осуществляется из Пензы
|
Диаметр корпуса фильтра, мм |
150, 200, 250, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600 |
|
Давление, МПа (атм) |
0,6 - 16 (6 - 160) |
|
Виды соединений быстросъемных крышек |
байонетное, секторное, бугельное (хомутовое), рычаговое |
|
Температура рабочей среды, С |
от -60 до +600 |
|
Тонкость фильтрации, мкм |
от 1 до 5000 |
|
Рабочая среда |
нефтепродукты, технические газы, жидкости |
|
Климатическое исполнение |
УХЛ1, ХЛ1, У1 |
|
Материальное исполнение |
ст.09Г2С, ст. 20ЮЧ, ст.12Х18Н10Т, ст.10Х17Н13М2Т и др. |
Для заказа нашей продукции вы можете скачать опросный лист на фильтры с быстросъемными крышками и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
