Фильтр ФИПа 1 ступени ионитный параллельноточный используется на водоподготовительных установках электростанций, промышленных и отопительных котельных и предназначен для обработки воды с целью удаления из нее катионов накипеобразователей ( Ca2+ и Mg2+ ) в процессе натрий-водород-катионирования или аммоний-натрий-катионирования, а также сульфатных, хлоридных и нитратных анионов в процессе обессоливания природных вод

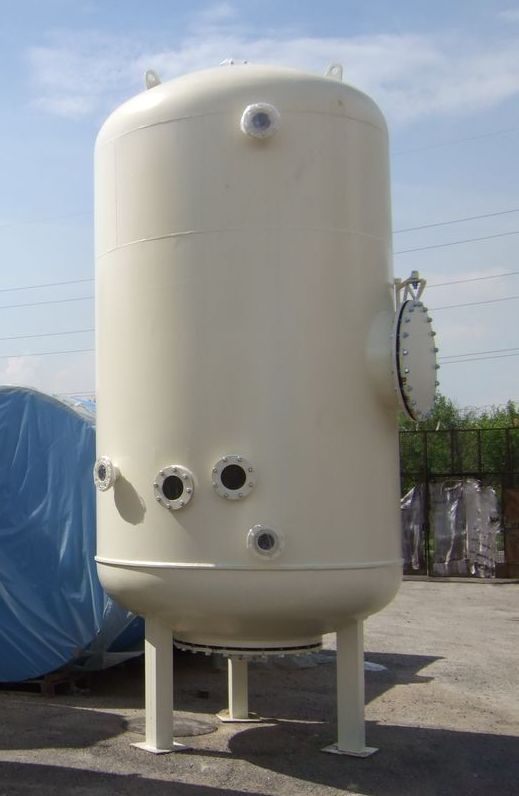

Ионитный фильтр ФИПа-I ступени представляет собой вертикальный однокамерный циллиндрический аппарат. Каждый фильтр ФИПа состоит из корпуса, нижнего и верхнего распределительных устройств, трубопроводов, запорной арматуры и пробоотборного устройства. Корпус фильтра ФИПа-I снабжен двумя люками, используемыми при эксплуатации ионитного фильтра. Через верхний люк загружают катионит и производят его осмотр в процессе эксплуатации, через нижний люк производят осмотр корпуса фильтра и нижнего распределительного устройства.

Принцип действия фильтра ФИПа первой ступени: вода под давлением 0,6 МПа поступает на обработку в фильтр ФИПа-I и проходит через слой зернистого ионообменного материала. При этом катионит поглощает из воды ионы накипеобразователи Ca2+ и Mg2+ и заменяет их эквивалентным количеством катионов Na+, H+ или NH4+. Цикл работы фильтра ФИПа-I состоит из четырех этапов: умягчение, взрыхление, регенерация, отмывка.


Стандартный комплект поставки фильтров ФИПа-I cостоит из корпус фильтра, верхнего и нижнего распределительных устройств, трубопроводов обвязки фильтров с арматурой и КИП (по согласованию с заказчиком).

Распределительные устройства могут быть нержавеющего или полимерного исполнения.

Фильтр ФИПа 2 ступени ионитный параллельноточный предназначен для работы в различных схемах установок глубокого и полного химического обессоливания для второй и третьей ступени натрий-катионирования, водород-катионирования и анионирования и используются на водоподготовительных установках электростанций, промышленных и отопительных котельных. При использовании фильтров ФИПа-II в схемах глубокого обессоливания из воды удаляются практически все катионы и анионы, за исключением кремниевой кислоты, а при использовании в схемах полного химического обессоливания удаляется и кремниевая кислота

Фильтр ФИПа-II используется для дополнительной, более глубокой очистки воды. Они устанавливаются последовательно после фильтров первой ступени. Производительность фильтра ФИПа-II вдвое больше, чем у аналогичного по размерам фильтра первой ступени. Это обеспечивается нижним сборно-распределительным устройством с большой площадью рабочей поверхности. Таким образом после двух фильтров первой ступени для дополнительного умягчения воды можно устанавливать один фильтр ФИПа второй ступени.

Принцип действия фильтра ФИПа 2 ступени: вода под давлением 0,6 МПа поступает на обработку в фильтр ФИПа и проходит через слой зернистого ионообменного материала высотой 1500 мм. При этом катионит поглощает из воды ионы накипеобразователи Ca2+ и Mg2+ и заменяет их эквивалентным количеством катионов Na+, H+ или NH4+. Цикл работы фильтра ФИПа-II включает следующие этапы: умягчение, взрыхление, регенерация, отмывка.

Фильтры ФОВ предназначены для удаления из воды взвешенных примесей разной степени дисперсности. Осветлительный фильтр ФОВ, или как его еще называют механический или скорый фильтр, применяется в схемах водоподготовительных установок различного назначения.

Фильтр ФОВ представляет собой вертикальный однокамерный циллиндрический аппарат. Каждый фильтр ФОВ состоит из корпуса, нижнего и верхнего распределительных устройств, трубопроводов, запорной арматуры и пробоотборного устройства. Корпус фильтра ФОВ снабжен двумя люками, используемыми при эксплуатации фильтра.

Принцип действия осветлительного фильтра ФОВ: вода под давлением 0,6 МПа поступает на обработку в фильтр ФОВ и проходит через слой зернистого фильтрующего материала. Механические примеси воды задерживаются фильтрующей загрузкой, а осветленная вода собирается нижней сборно-распределительной системой и отводится из осветлительного фильтра. Цикл работы фильтра ФОВ: осветление, взрыхление, промывка.

Фильтр ФИПр – это фильтр ионитный противоточный, применяющийся для смягчения воды в системах водоподготовки. Фильтры ФИПр могут использоваться как самостоятельное оборудование для вывода солей из воды, но наиболее распространена их эксплуатация в составе водоподготовительных установок ВПУ.

Противоточные фильтры ФИПр высоко востребованы в котельных и тепловых пунктах, где они приводят качество подпиточной воды к соответствию нормативным требованиям, а также на иных объектах промышленного и коммунального назначения, связанных с очисткой воды.

Умягчение воды посредством фильтра ФИПр осуществляется за счет Na-катионирования и H-катионирования (удаления из потока рабочей среды катионов кальция Ca+ и магния Mg+, придающих ей жесткость). Поток подпиточной воды пропускается через слой ионообменных материалов (анионитов и катионитов), где катионы натрия заменяют катионы кальция и магния, остающиеся в зернах фильтрующего материала.

По истощению емкости катионита необходимо производить регенерацию ионитного материала для восстановления обменной емкости. Для этого через слой фильтрующей загрузки пропускается регенерационный раствор, представляющий собой 10-15% раствор поваренной соли. В отличие от системы ионирования фильтров ФИПа (параллельноточная система), в противоточной системе ионирования фильтров ФИПр регенерация фильтрующей загрузки осуществляется в противоположном направлении от движения обрабатываемого потока. То есть, если при фильтрации поток обрабатываемой воды двигался сверху-вниз, то регенерационный раствор подается снизу-вверх. И наоборот: если при фильтрации поток обрабатываемой воды двигался снизу-вверх, то регенерационный раствор подается сверху-вниз.

Цикл работы противоточного фильтра состоит из нескольких этапов:

  • фильтрация (вывод солей или смягчение);
  • взрыхление (примерно 1 раз в 10 циклов);
  • регенерация;
  • отмывка;
  • сброс фильтрующего материала.

 Условное обозначение фильтров:

 ФОВ-1,5-0,6, где:

 ФОВ – фильтр осветлительный (ФИПа – фильтр параллельноточный, ФИПр – фильтр противоточный)

1,5 - объем фильтра, м3

0,6 – давление, МПа



Технические характеристики фильтров ФИПа II (второй ступени)

Тип Давление, кгс/см2 Производитель-ность, м3/час Диаметр корпуса, мм Высота, мм Масса, кг
ФИПа II-0,7-0,6 Na 0,6 19 700 3000 590
ФИПа II-1,0-0,6 Na 40 1000 3100 980
ФИПа II-1,2-0,6 Nа 68 1200 3100 1200
ФИПа II-1,4-0,6 Nа 92 1400 3200 1600
ФИПа II-1,5-0,6 Nа 90 1500 3200 1700
ФИПа II-2,0-0,6 Nа 150 2000 3500 2600
ФИПа II-2,6-0,6 Nа 250 2600 3600 4200
ФИПа II-3,0-0,6 Nа 350 3000 3900 5600

Технические характеристики фильтров ФИПр (противоточные)

Тип Давление, кгс/см2 Производитель-ность, м3/час Диаметр корпуса, мм Высота, мм Масса, кг
ФИПр-0,5-0,6 Na 0,6 3 500 3000 450
ФИПр-0,7-0,6 Na 12 700 3200 780
ФИПр-1,0-0,6 Na 32 1000 3700 1350
ФИПр-1,4-0,6 Nа 62 1400 4100 2600
ФИПр-1,5-0,6 Nа 72 1500 4200 2800
ФИПр-2,0-0,6 Nа 128 2000 4800 5100
ФИПр-2,6-0,6 Nа 230 2600 5300 8100
ФИПр-3,0-0,6 Nа 280 3000 5600 9650

Технические характеристики фильтров ФОВ

Тип Давление, кгс/см2 Производитель-ность, м3/час Диаметр корпуса, мм Высота, мм Масса, кг
ФОВ-0,7-0,6 0,6 3 700 2500 530
ФОВ-1,0-0,6 10 1000 2800 950
ФОВ-1,2-0,6 12 1200 2800 1100
ФОВ-1,4-0,6 16 1400 2900 1250
ФОВ-1,5-0,6 18 1500 2900 1300
ФОВ-2,0-0,6 30 2000 3400 2130
ФОВ-2,6-0,6 50 2600 3700 3300
ФОВ-3,0-0,6 70 3000 4100 4550
ФОВ-3,4-0,6 90 3400 4200 5450

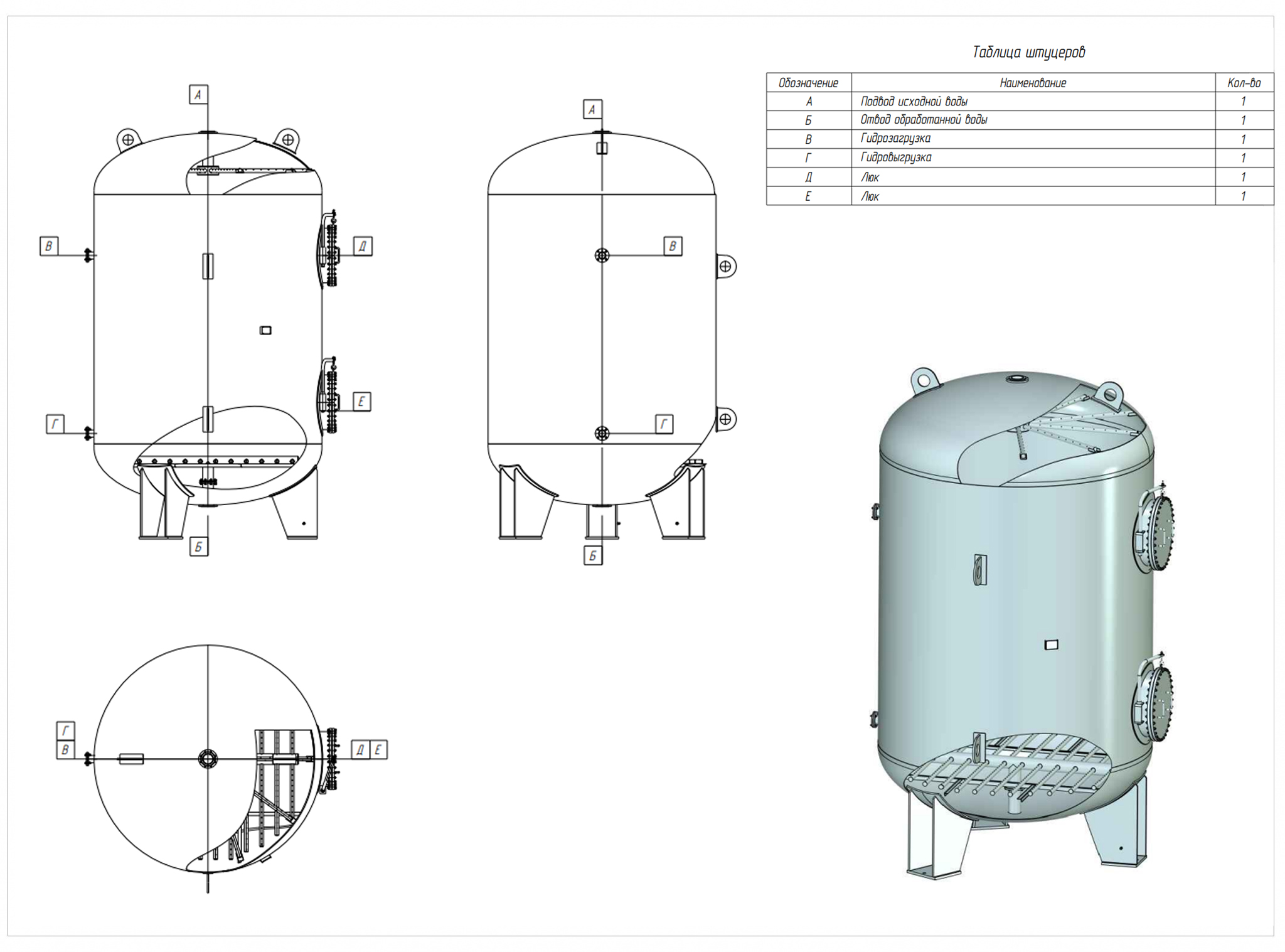

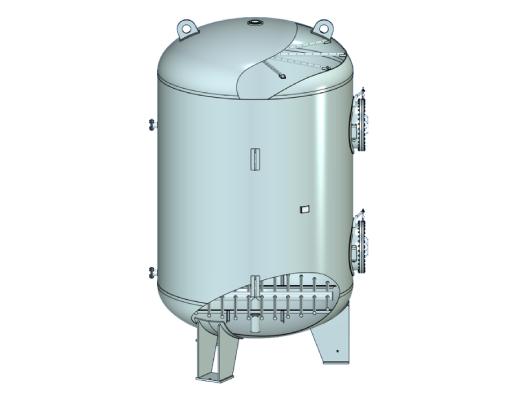

Эскиз фильтр ФИП, ФОВ


Для заказа нашей продукции вы можете скачать опросный лист на фильтры фип, фов и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
