Воздухосборники (ресиверы воздуха) - это емкости для хранения воздуха, которые служат для выравнивания давления сжатого воздуха. Оборудование сглаживает пульсацию воздуха при подаче к стационарному компрессору. Воздухосборники другими словами называют ресиверами сжатого воздуха. Ресиверы воздуха всегда работают под давлением.

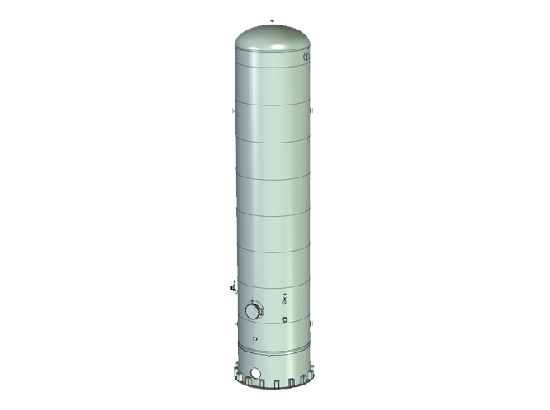

Ресивер воздуха представляет собой цилиндрический вертикальный сосуд, который работает для аккумулирования воздуха. Воздухосборники необходимо эксплуатировать при параметрах, указанных в рабочей документации. В комплект поставки стандартно входит сам воздухосборник в собранном виде с ответными фланцами, прокладками и крепежом. Предохранительный клапан и запорная арматура поставляются по требования заказчика.

87gu4t0psi111zrrlwl3ov4dma6x1g63.jpgБезопасность при эксплуатации воздухосборника обеспечивается его конструкцией при условии соблюдения потребителем всех норм и требований инструкции. Воздухосборник не является источником шума, загазованности и вибрации в зоне его обслуживания.

Перед запуском воздухосборника в эксплуатацию на нем должны быть установлены: предохранительный клапан, манометр, запорная арматура.

Не допускается эксплуатация воздухосборника при повышении давления выше рабочего, при неисправностях предохранительного клапана и манометра, при обнаружении в основных элементах трещин, утончения стенок, пропуска швов, течи в болотных соединениях.

ООО «Химмаш» изготавливает воздухосборники объемом от 0,1 до 200 м3 и с любым диапазоном рабочих давлений (от 0,6 до 25 МПа). Дополнительно возможно изготовление площадки обслуживания (для удобства эксплуатации), а также объединение нескольких ресиверов в единую систему.

Технические характеристики воздухосборников

Объем воздухосбор-ника, куб.м. Маркировка Рабочее давление, Мпа Расчетное давление, Мпа Высота (Н), мм Диаметр (D), мм Ду патрубков вх/вых воздуха, мм Масса, кг.
0,5 В-0,5-0,8 0,8 0,9 2 000 600 50 295
В-0,5-1,0 1,0 1,1 295
В-0,5-1,4 1,4 1,54 295
1 В-1-0,8 0,8 0,9 2 340 800 50 415
В-1-1,0 1,0 1,1 415
В-1-1,4 1,4 1,54 520
1,6 В-1,6-0,8 0,8 0,9 2 300 1 000 100 695
В-1,6-1,0 1,0 1,1 825
В-1,6-1,4 1,4 1,54 945
2 В-2-0,8 0,8 0,9 2 900 1 000 100 800
В-2-1,0 1,0 1,1 950
В-2-1,4 1,4 1,54 1110
3,2 В-3,2-0,8 0,8 0,9 3 160 1 200 200 1195
В-3,2-1,0 1,0 1,1 1195
В-3,2-1,4 1,4 1,54 1420
4 В-4-0,8 0,8 0,9 3 860 1 200 200 1385
В-4-1,0 1,0 1,1 1385
В-4-1,4 1,4 1,54 1655
5 В-5-0,8 0,8 0,9 4 100 1 200 200 1370
В-5-1,0 1,0 1,1 1500
В-5-1,4 1,4 1,54 1750
6,3 В-6,3-0,8 0,8 0,9 4 565 1 400 200 1830
В-6,3-1,0 1,0 1,1 2190
В-6,3-1,4 1,4 1,54 2545
8 В-8-0,8 0,8 0,9 4 415 1 600 250 1995
В-8-1,0 1,0 1,1 2390
В-8-1,4 1,4 1,54 2790
10 В-10-0,8 0,8 0,9 5 515 1 600 250 2445
В-10-1,0 1,0 1,1 2940
В-10-1,4 1,4 1,54 3430
16 В-16-0,8 0,8 0,9 5 520 2 000 300 3785
В-16-1,0 1,0 1,1 4415
В-16-1,4 1,4 1,54 5075
20 В-20-0,8 0,8 0,9 6 870 2 000 300 4455
В-20-1,0 1,0 1,1 5215
В-20-1,4 1,4 1,54 6000
25 В-25-0,8 0,8 0,9 7 155 2 200 300 5285
В-25-1,0 1,0 1,1 6175
В-25-1,4 1,4 1,54 7935
32 В-32-0,8 0,8 0,9 7 775 2 400 350 7395
В-32-1,0 1,0 1,1 7395
В-32-1,4 1,4 1,54 9460
40 В-40-0,8 0,8 0,9 9 775 2 400 350 9695
В-40-1,0 1,0 1,1 9695
В-40-1,4 1,4 1,54 12285
50 В-50-0,8 0,8 0,9 11 775 2 400 350 11705
В-50-1,0 1,0 1,1 11705
В-50-1,4 1,4 1,54 14805
80 В-80-0,8 0,8 0,9 12 200 3 000 350 15000
В-80-1,0 1,0 1,1 16500
В-80-1,4 1,4 1,54 18450
100 В-100-0,8 0,8 0,9 14 700 3 000 350 17300
В-100-1,0 1,0 1,1 19300
В-100-1,4 1,4 1,54 23900

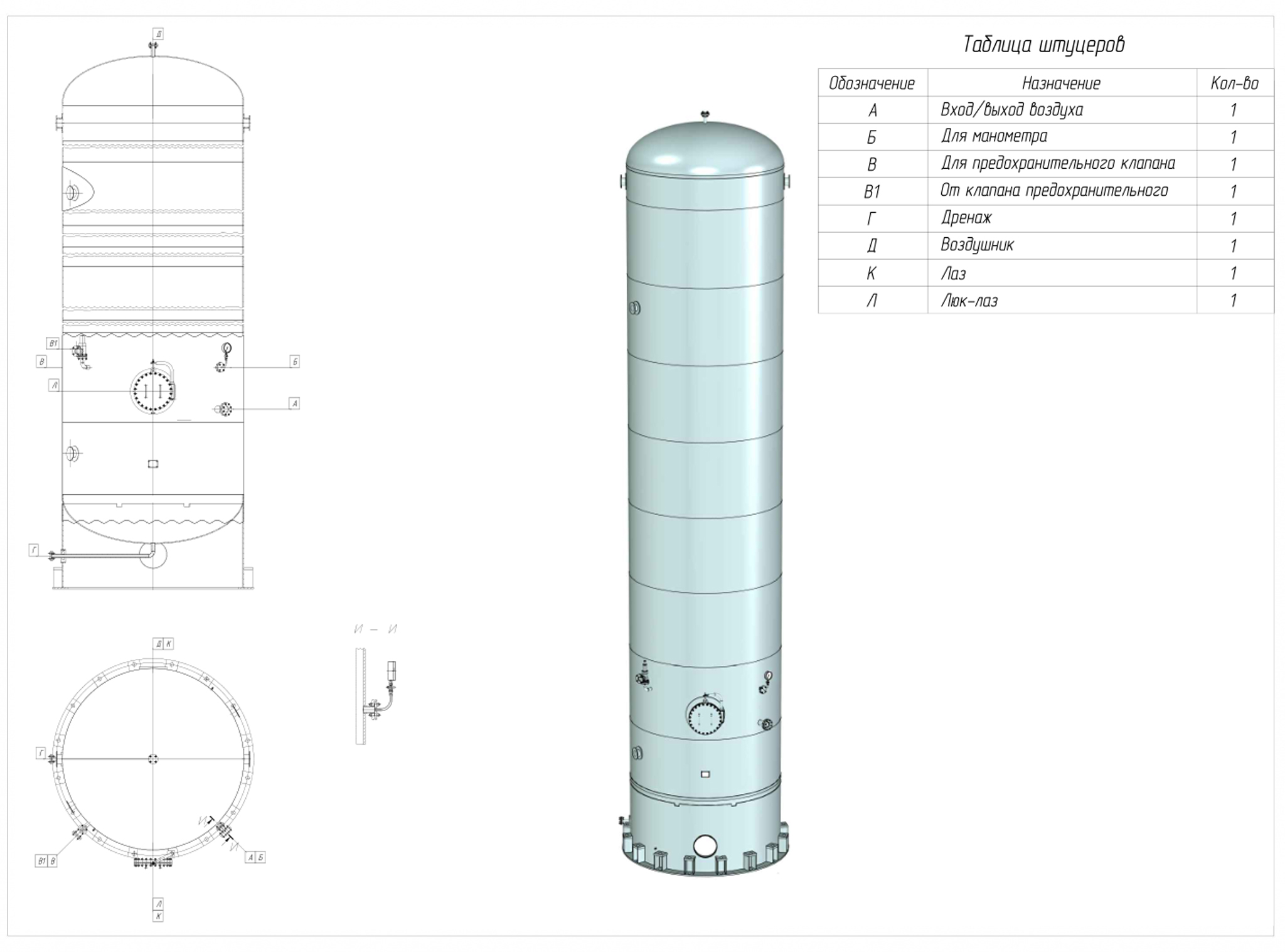

Эскиз воздухосборник вертикальный


   ОБОЗНАЧЕНИЕ

   ШТУЦЕРОВ

Назначение

А

Вход воздуха

Б

Выход воздуха

В

Установка предохранительного клапана

Г

 К регулятору производительности

Д

 К манометру в машинном отделении

Е

 Выход конденсата

Ж

 Выход остатка

З

 Резервный

И

 Установка манометра

К

 Люк
