Ресиверы азота - это емкости для хранения технического азота, находящегося под давлением. Оборудование также сглаживает пульсацию азота при подаче к азотным установкам.

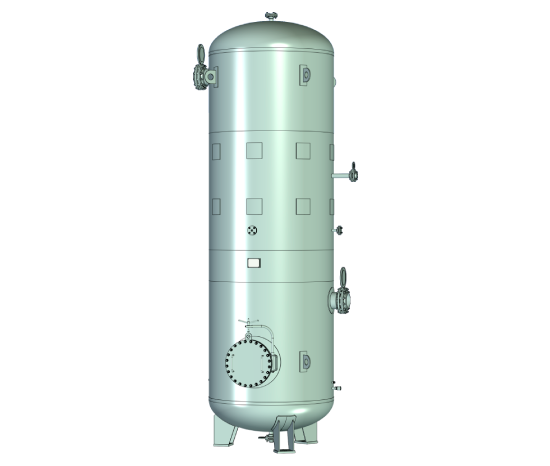

Ресивер азота представляет собой цилиндрический вертикальный сосуд, который работает для аккумулирования азота. Азотосборники необходимо эксплуатировать при параметрах, указанных в рабочей документации. В комплект поставки стандартно входит сам ресивер азота в собранном виде с ответными фланцами, прокладками и крепежом. Предохранительный клапан, манометр и запорная арматура поставляются по требования заказчика (в случае указания об этом в техническом задании).

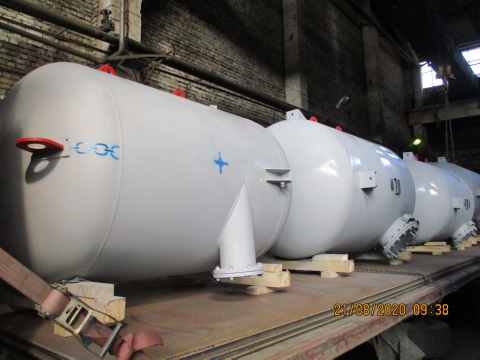

Ресиверы азота.JPG

Безопасность при эксплуатации ресивера азота обеспечивается его конструкцией при условии соблюдения потребителем всех норм и требований инструкции. Ресивер азота не является источником шума, загазованности и вибрации в зоне его обслуживания.

Перед запуском ресивера азота в эксплуатацию на нем должны быть установлены: предохранительный клапан, манометр, запорная арматура.Не допускается эксплуатация ресивера азота при повышении давления выше рабочего, при неисправностях предохранительного клапана и манометра, при обнаружении в основных элементах трещин, утончения стенок, пропуска швов, течи в болотных соединениях.

ООО «Химмаш» изготавливает ресиверы азота объемом от 0,1 до 200 м3 и с любым диапазоном рабочих давлений (от 0,6 до 25 МПа). Дополнительно возможно изготовление площадки обслуживания (для удобства эксплуатации), а также объединение нескольких ресиверов в единую систему.


Технические характеристики ресиверов азота

Объем азотосборника, куб.м. Маркировка Рабочее давление, Мпа Расчетное давление, Мпа Высота (Н), мм Диаметр (D), мм Ду патрубков вх/вых азота, мм Масса, кг.
0,5 РА-0,5-0,8 0,8 0,9 2 000 600 50 295
РА-0,5-1,0 1,0 1,1 295
РА-0,5-1,4 1,4 1,54 295
1 РА-1-0,8 0,8 0,9 2 340 800 50 415
РА-1-1,0 1,0 1,1 415
РА-1-1,4 1,4 1,54 520
1,6 РА-1,6-0,8 0,8 0,9 2 300 1 000 100 695
РА-1,6-1,0 1,0 1,1 825
РА-1,6-1,4 1,4 1,54 945
2 РА-2-0,8 0,8 0,9 2 900 1 000 100 800
РА-2-1,0 1,0 1,1 950
РА-2-1,4 1,4 1,54 1110
3,2 РА-3,2-0,8 0,8 0,9 3 160 1 200 200 1195
РА-3,2-1,0 1,0 1,1 1195
РА-3,2-1,4 1,4 1,54 1420
4 РА-4-0,8 0,8 0,9 3 860 1 200 200 1385
РА-4-1,0 1,0 1,1 1385
РА-4-1,4 1,4 1,54 1655
5 РА-5-0,8 0,8 0,9 4 100 1 200 200 1370
РА-5-1,0 1,0 1,1 1500
РА-5-1,4 1,4 1,54 1750
6,3 РА-6,3-0,8 0,8 0,9 4 565 1 400 200 1830
РА-6,3-1,0 1,0 1,1 2190
РА-6,3-1,4 1,4 1,54 2545
8 РА-8-0,8 0,8 0,9 4 415 1 600 250 1995
РА-8-1,0 1,0 1,1 2390
РА-8-1,4 1,4 1,54 2790
10 РА-10-0,8 0,8 0,9 5 515 1 600 250 2445
РА-10-1,0 1,0 1,1 2940
РА-10-1,4 1,4 1,54 3430
16 РА-16-0,8 0,8 0,9 5 520 2 000 300 3785
РА-16-1,0 1,0 1,1 4415
РА-16-1,4 1,4 1,54 5075
20 РА-20-0,8 0,8 0,9 6 870 2 000 300 4455
РА-20-1,0 1,0 1,1 5215
РА-20-1,4 1,4 1,54 6000
25 РА-25-0,8 0,8 0,9 7 155 2 200 300 5285
РА-25-1,0 1,0 1,1 6175
РА-25-1,4 1,4 1,54 7935
32 РА-32-0,8 0,8 0,9 7 775 2 400 350 7395
РА-32-1,0 1,0 1,1 7395
РА-32-1,4 1,4 1,54 9460
40 РА-40-0,8 0,8 0,9 9 775 2 400 350 9695
РА-40-1,0 1,0 1,1 9695
РА-40-1,4 1,4 1,54 12285
50 РА-50-0,8 0,8 0,9 11 775 2 400 350 11705
РА-50-1,0 1,0 1,1 11705
РА-50-1,4 1,4 1,54 14805
80 РА-80-0,8 0,8 0,9 12 200 3 000 350 15000
РА-80-1,0 1,0 1,1 16500
РА-80-1,4 1,4 1,54 18450
100 РА-100-0,8 0,8 0,9 14 700 3 000 350 17300
РА-100-1,0 1,0 1,1 19300
РА-100-1,4 1,4 1,54 23900

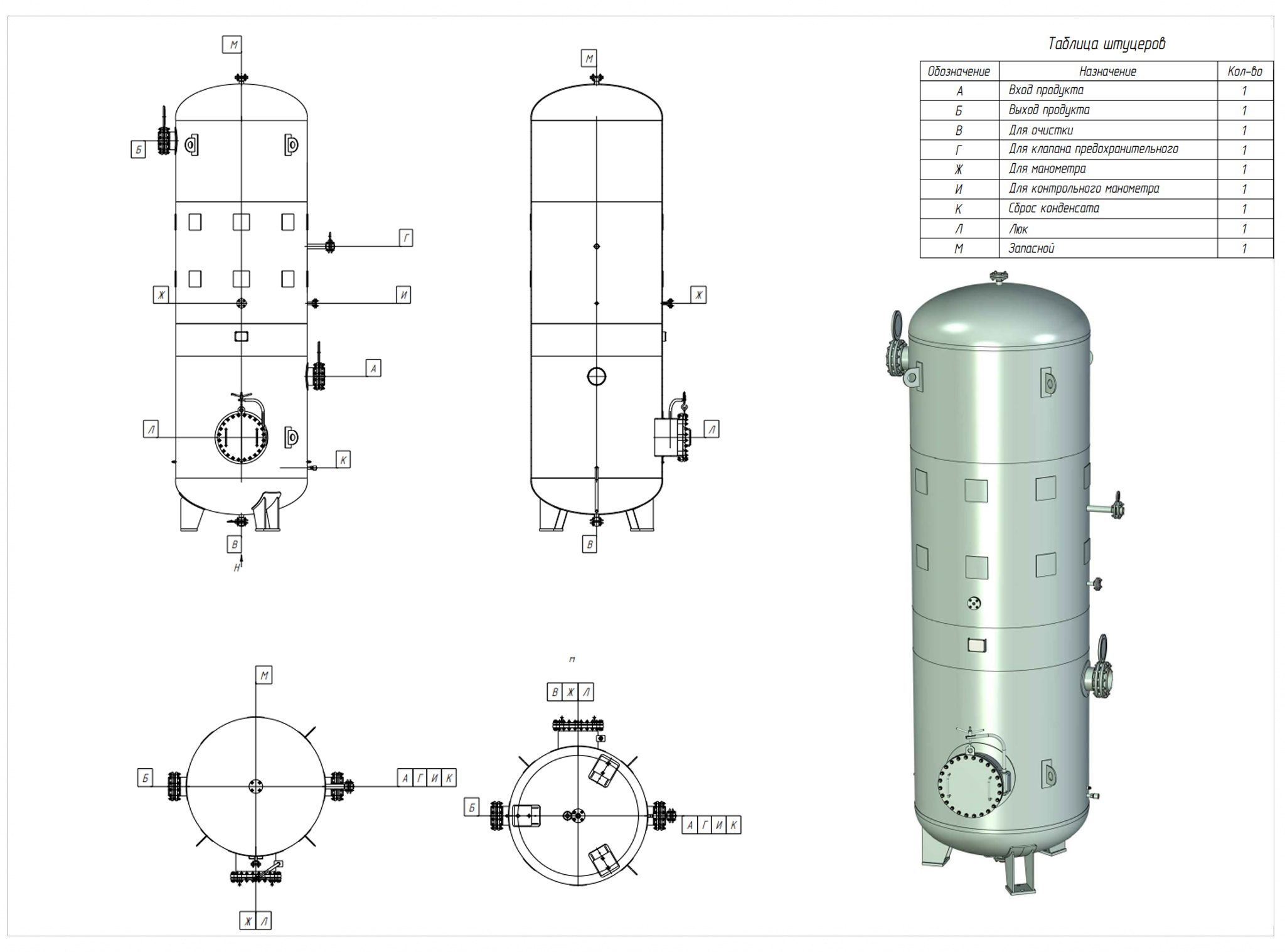

Эскиз ресивер азота


Для заказа нашей продукции вы можете скачать опросный лист на ресиверы азота и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
