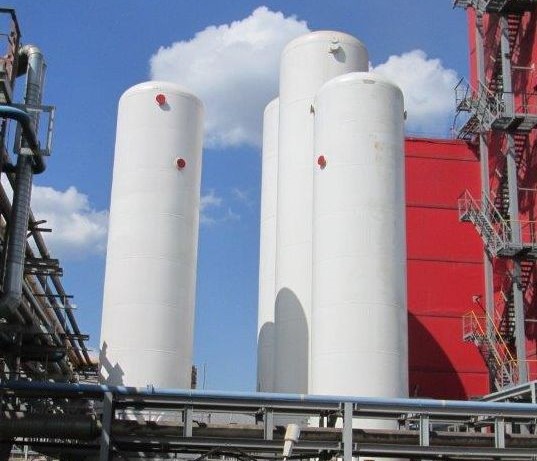

Фотогалерея (Воздухосборники)

Блок ресиверов

В-2-0,8-1

Наши партнёры

Ресиверы газа и воздухосборники от производителяМосква

Стоимость производства:

от 3300 руб.

Объем, куб. м.:

В-1 В-1,6 В-10 В-100 В-16 В-2 В-20 В-25 В-3,2 В-32 В-4 В-40 В-5 В-50 В-6,3 В-8 В-80 В-0,5

Среда:

Воздух

Компания «Химмаш» предлагает ассортимент вертикальных и горизонтальных воздухосборников.

Назначение

Воздухосборники (ресиверы воздуха) - это емкости для хранения воздуха, которые служат для выравнивания давления сжатого воздуха. Оборудование сглаживает пульсацию воздуха при подаче к стационарному компрессору. Воздухосборники другими словами называют ресиверами сжатого воздуха. Ресиверы воздуха всегда работают под высоким давлением.

Устройство и эксплуатация

Воздухосборник представляет собой сосуд, который работает для аккумулирования воздуха. Воздухосборники необходимо эксплуатировать при параметрах, указанных в рабочей документации. В комплект поставки стандартно входит сам воздухосборник в собранном виде, ответные фланцы, предохранительный клапан, также арматура.

Безопасность при эксплуатации воздухосборника обеспечивается его конструкцией при условии соблюдения потребителем всех норм и требований инструкции. Воздухосборник не является источником шума, загазованности и вибрации в зоне его обслуживания.

Обратите внимание, что перед запуском воздухосборника в эксплуатацию на воздухосборнике должны быть установлены: предохранительный клапан, манометр, запорная арматура.

Не допускается эксплуатация воздухосборника при повышении давления выше рабочего, при неисправностях предохранительного клапана и манометра, при обнаружении в основных элементах трещин, утончения стенок, пропуска швов, течи в болотных соединениях.

Применение

Воздухосборники применяются для воздушных стационарных компрессоров общего назначения. Ресиверы воздуха предназначены для создания запаса воздуха для технологических нужд и сглаживания пульсации в воздухопроводах при работе поршневых компрессоров общего назначения и компрессоров других типов. Рабочая среда - воздух.

Поставка ресиверов газа и воздухосборников в г. Москва осуществляется из Пензы

Технические характеристики воздухосборников вертикальных

Объем воздухосбор-ника, куб.м.	Маркировка	Рабочее давление, Мпа	Расчетное давление, Мпа	Высота (Н), мм	Диаметр (D), мм	Ду патрубков вх/вых воздуха, мм	Масса, кг.
Объем воздухосбор-ника, куб.м.	Маркировка	Рабочее давление, Мпа	Расчетное давление, Мпа			Ду патрубков вх/вых воздуха, мм
0,5	В-0,5-0,8	0,8	0,9	2 000	600	50	295
	В-0,5-1,0	1,0	1,1				295
	В-0,5-1,4	1,4	1,54				295
1	В-1-0,8	0,8	0,9	2 340	800	50	415
	В-1-1,0	1,0	1,1				415
	В-1-1,4	1,4	1,54				520
1,6	В-1,6-0,8	0,8	0,9	2 300	1 000	100	695
	В-1,6-1,0	1,0	1,1				825
	В-1,6-1,4	1,4	1,54				945
2	В-2-0,8	0,8	0,9	2 900	1 000	100	800
	В-2-1,0	1,0	1,1				950
	В-2-1,4	1,4	1,54				1110
3,2	В-3,2-0,8	0,8	0,9	3 160	1 200	200	1195
	В-3,2-1,0	1,0	1,1				1195
	В-3,2-1,4	1,4	1,54				1420
4	В-4-0,8	0,8	0,9	3 860	1 200	200	1385
	В-4-1,0	1,0	1,1				1385
	В-4-1,4	1,4	1,54				1655
5	В-5-0,8	0,8	0,9	4 100	1 200	200	1370
	В-5-1,0	1,0	1,1				1500
	В-5-1,4	1,4	1,54				1750
6,3	В-6,3-0,8	0,8	0,9	4 565	1 400	200	1830
	В-6,3-1,0	1,0	1,1				2190
	В-6,3-1,4	1,4	1,54				2545
8	В-8-0,8	0,8	0,9	4 415	1 600	250	1995
	В-8-1,0	1,0	1,1				2390
	В-8-1,4	1,4	1,54				2790
10	В-10-0,8	0,8	0,9	5 515	1 600	250	2445
	В-10-1,0	1,0	1,1				2940
	В-10-1,4	1,4	1,54				3430
16	В-16-0,8	0,8	0,9	5 520	2 000	300	3785
	В-16-1,0	1,0	1,1				4415
	В-16-1,4	1,4	1,54				5075
20	В-20-0,8	0,8	0,9	6 870	2 000	300	4455
	В-20-1,0	1,0	1,1				5215
	В-20-1,4	1,4	1,54				6000
25	В-25-0,8	0,8	0,9	7 155	2 200	300	5285
	В-25-1,0	1,0	1,1				6175
	В-25-1,4	1,4	1,54				7935
32	В-32-0,8	0,8	0,9	7 775	2 400	350	7395
	В-32-1,0	1,0	1,1				7395
	В-32-1,4	1,4	1,54				9460
40	В-40-0,8	0,8	0,9	9 775	2 400	350	9695
	В-40-1,0	1,0	1,1				9695
	В-40-1,4	1,4	1,54				12285
50	В-50-0,8	0,8	0,9	11 775	2 400	350	11705
	В-50-1,0	1,0	1,1				11705
	В-50-1,4	1,4	1,54				14805
80	В-80-0,8	0,8	0,9	12 200	3 000	350	15000
	В-80-1,0	1,0	1,1				16500
	В-80-1,4	1,4	1,54				18450
100	В-100-0,8	0,8	0,9	14 700	3 000	350	17300
	В-100-1,0	1,0	1,1				19300
	В-100-1,4	1,4	1,54				23900

Технические характеристики воздухосборников проточных А1И

Обозначение	Расположение	Тип днищ	Ру, Мпа	Диаметр, мм	Условный проход, мм	Длина, мм	Масса, кг


А1И 017.000	горизонтальное	эллиптические	1,2	159	20	446	5,9
А1И 017.000-01				219	32	602	15
А1И 017.000-02				273	50	714	22,5
А1И 017.000-03				325	80	832	36,4
А1И 018.000	вертикальное	эллиптические	1,2	273	50	640	18,2
А1И 018.000-01				325	80	753	26,7
А1И 018.000-02				426	150	932	48,5
А1И 019.000	горизонтальное	плоские	0,6	159	20	426	6,3
А1И 019.000-01				219	32	556	17,3
А1И 019.000-02				273	50	680	22,3
А1И 019.000-03				325	80	744	46,3
А1И 020.000	горизонтальное	плоские	1,2	159	20	426	6,6
А1И 020.000-01				219	32	560	18,3
А1И 020.000-02				273	50	668	25,3
А1И 020.000-03				325	80	756	52,6
А1И 021.000	вертикальное	плоские	0,6	273	50	556	23,6
А1И 021.000-01				325	80	635	39,6
А1И 021.000-02				426	150	806	79,4
А1И 022.000	вертикальное	плоские	1,2	273	50	550	25,4
А1И 022.000-01				325	80	641	43,4
А1И 022.000-02				426	150	806	83,2

Технические характеристики ресиверов азота

Объем ресивера, куб.м.	Маркировка	Рабочее давление, Мпа	Расчетное давление, Мпа	Высота (Н), мм	Диаметр (D), мм	Ду патрубков вх/вых воздуха, мм	Масса, кг.
Объем ресивера, куб.м.	Маркировка	Рабочее давление, Мпа	Расчетное давление, Мпа			Ду патрубков вх/вых воздуха, мм
0,5	В-0,5-0,8	0,8	0,9	2 000	600	50	295
	В-0,5-1,0	1,0	1,1				295
	В-0,5-1,4	1,4	1,54				295
1	В-1-0,8	0,8	0,9	2 340	800	50	415
	В-1-1,0	1,0	1,1				415
	В-1-1,4	1,4	1,54				520
1,6	В-1,6-0,8	0,8	0,9	2 300	1 000	100	695
	В-1,6-1,0	1,0	1,1				825
	В-1,6-1,4	1,4	1,54				945
2	В-2-0,8	0,8	0,9	2 900	1 000	100	800
	В-2-1,0	1,0	1,1				950
	В-2-1,4	1,4	1,54				1110
3,2	В-3,2-0,8	0,8	0,9	3 160	1 200	200	1195
	В-3,2-1,0	1,0	1,1				1195
	В-3,2-1,4	1,4	1,54				1420
4	В-4-0,8	0,8	0,9	3 860	1 200	200	1385
	В-4-1,0	1,0	1,1				1385
	В-4-1,4	1,4	1,54				1655
5	В-5-0,8	0,8	0,9	4 100	1 200	200	1370
	В-5-1,0	1,0	1,1				1500
	В-5-1,4	1,4	1,54				1750
6,3	В-6,3-0,8	0,8	0,9	4 565	1 400	200	1830
	В-6,3-1,0	1,0	1,1				2190
	В-6,3-1,4	1,4	1,54				2545
8	В-8-0,8	0,8	0,9	4 415	1 600	250	1995
	В-8-1,0	1,0	1,1				2390
	В-8-1,4	1,4	1,54				2790
10	В-10-0,8	0,8	0,9	5 515	1 600	250	2445
	В-10-1,0	1,0	1,1				2940
	В-10-1,4	1,4	1,54				3430
16	В-16-0,8	0,8	0,9	5 520	2 000	300	3785
	В-16-1,0	1,0	1,1				4415
	В-16-1,4	1,4	1,54				5075
20	В-20-0,8	0,8	0,9	6 870	2 000	300	4455
	В-20-1,0	1,0	1,1				5215
	В-20-1,4	1,4	1,54				6000
25	В-25-0,8	0,8	0,9	7 155	2 200	300	5285
	В-25-1,0	1,0	1,1				6175
	В-25-1,4	1,4	1,54				7935
32	В-32-0,8	0,8	0,9	7 775	2 400	350	7395
	В-32-1,0	1,0	1,1				7395
	В-32-1,4	1,4	1,54				9460
40	В-40-0,8	0,8	0,9	9 775	2 400	350	9695
	В-40-1,0	1,0	1,1				9695
	В-40-1,4	1,4	1,54				12285
50	В-50-0,8	0,8	0,9	11 775	2 400	350	11705
	В-50-1,0	1,0	1,1				11705
	В-50-1,4	1,4	1,54				14805
80	В-80-0,8	0,8	0,9	12 200	3 000	350	15000
	В-80-1,0	1,0	1,1				16500
	В-80-1,4	1,4	1,54				18450
100	В-100-0,8	0,8	0,9	14 700	3 000	350	17300
	В-100-1,0	1,0	1,1				19300
	В-100-1,4	1,4	1,54				23900

Технические характеристики ресиверов кислорода

Объем ресивера, куб.м.	Маркировка	Рабочее давление, Мпа	Расчетное давление, Мпа	Высота (Н), мм	Диаметр (D), мм	Ду патрубков вх/вых воздуха, мм	Масса, кг.
Объем ресивера, куб.м.	Маркировка	Рабочее давление, Мпа	Расчетное давление, Мпа			Ду патрубков вх/вых воздуха, мм
0,5	В-0,5-0,8	0,8	0,9	2 000	600	50	295
	В-0,5-1,0	1,0	1,1				295
	В-0,5-1,4	1,4	1,54				295
1	В-1-0,8	0,8	0,9	2 340	800	50	415
	В-1-1,0	1,0	1,1				415
	В-1-1,4	1,4	1,54				520
1,6	В-1,6-0,8	0,8	0,9	2 300	1 000	100	695
	В-1,6-1,0	1,0	1,1				825
	В-1,6-1,4	1,4	1,54				945
2	В-2-0,8	0,8	0,9	2 900	1 000	100	800
	В-2-1,0	1,0	1,1				950
	В-2-1,4	1,4	1,54				1110
3,2	В-3,2-0,8	0,8	0,9	3 160	1 200	200	1195
	В-3,2-1,0	1,0	1,1				1195
	В-3,2-1,4	1,4	1,54				1420
4	В-4-0,8	0,8	0,9	3 860	1 200	200	1385
	В-4-1,0	1,0	1,1				1385
	В-4-1,4	1,4	1,54				1655
5	В-5-0,8	0,8	0,9	4 100	1 200	200	1370
	В-5-1,0	1,0	1,1				1500
	В-5-1,4	1,4	1,54				1750
6,3	В-6,3-0,8	0,8	0,9	4 565	1 400	200	1830
	В-6,3-1,0	1,0	1,1				2190
	В-6,3-1,4	1,4	1,54				2545
8	В-8-0,8	0,8	0,9	4 415	1 600	250	1995
	В-8-1,0	1,0	1,1				2390
	В-8-1,4	1,4	1,54				2790
10	В-10-0,8	0,8	0,9	5 515	1 600	250	2445
	В-10-1,0	1,0	1,1				2940
	В-10-1,4	1,4	1,54				3430
16	В-16-0,8	0,8	0,9	5 520	2 000	300	3785
	В-16-1,0	1,0	1,1				4415
	В-16-1,4	1,4	1,54				5075
20	В-20-0,8	0,8	0,9	6 870	2 000	300	4455
	В-20-1,0	1,0	1,1				5215
	В-20-1,4	1,4	1,54				6000
25	В-25-0,8	0,8	0,9	7 155	2 200	300	5285
	В-25-1,0	1,0	1,1				6175
	В-25-1,4	1,4	1,54				7935
32	В-32-0,8	0,8	0,9	7 775	2 400	350	7395
	В-32-1,0	1,0	1,1				7395
	В-32-1,4	1,4	1,54				9460
40	В-40-0,8	0,8	0,9	9 775	2 400	350	9695
	В-40-1,0	1,0	1,1				9695
	В-40-1,4	1,4	1,54				12285
50	В-50-0,8	0,8	0,9	11 775	2 400	350	11705
	В-50-1,0	1,0	1,1				11705
	В-50-1,4	1,4	1,54				14805
80	В-80-0,8	0,8	0,9	12 200	3 000	350	15000
	В-80-1,0	1,0	1,1				16500
	В-80-1,4	1,4	1,54				18450
100	В-100-0,8	0,8	0,9	14 700	3 000	350	17300
	В-100-1,0	1,0	1,1				19300
	В-100-1,4	1,4	1,54				23900

Технические характеристики ресиверов водорода

Объем ресивера, куб.м.	Маркировка	Рабочее давление, Мпа	Расчетное давление, Мпа	Высота (Н), мм	Диаметр (D), мм	Ду патрубков вх/вых воздуха, мм	Масса, кг.
Объем ресивера, куб.м.	Маркировка	Рабочее давление, Мпа	Расчетное давление, Мпа			Ду патрубков вх/вых воздуха, мм
0,5	В-0,5-0,8	0,8	0,9	2 000	600	50	295
	В-0,5-1,0	1,0	1,1				295
	В-0,5-1,4	1,4	1,54				295
1	В-1-0,8	0,8	0,9	2 340	800	50	415
	В-1-1,0	1,0	1,1				415
	В-1-1,4	1,4	1,54				520
1,6	В-1,6-0,8	0,8	0,9	2 300	1 000	100	695
	В-1,6-1,0	1,0	1,1				825
	В-1,6-1,4	1,4	1,54				945
2	В-2-0,8	0,8	0,9	2 900	1 000	100	800
	В-2-1,0	1,0	1,1				950
	В-2-1,4	1,4	1,54				1110
3,2	В-3,2-0,8	0,8	0,9	3 160	1 200	200	1195
	В-3,2-1,0	1,0	1,1				1195
	В-3,2-1,4	1,4	1,54				1420
4	В-4-0,8	0,8	0,9	3 860	1 200	200	1385
	В-4-1,0	1,0	1,1				1385
	В-4-1,4	1,4	1,54				1655
5	В-5-0,8	0,8	0,9	4 100	1 200	200	1370
	В-5-1,0	1,0	1,1				1500
	В-5-1,4	1,4	1,54				1750
6,3	В-6,3-0,8	0,8	0,9	4 565	1 400	200	1830
	В-6,3-1,0	1,0	1,1				2190
	В-6,3-1,4	1,4	1,54				2545
8	В-8-0,8	0,8	0,9	4 415	1 600	250	1995
	В-8-1,0	1,0	1,1				2390
	В-8-1,4	1,4	1,54				2790
10	В-10-0,8	0,8	0,9	5 515	1 600	250	2445
	В-10-1,0	1,0	1,1				2940
	В-10-1,4	1,4	1,54				3430
16	В-16-0,8	0,8	0,9	5 520	2 000	300	3785
	В-16-1,0	1,0	1,1				4415
	В-16-1,4	1,4	1,54				5075
20	В-20-0,8	0,8	0,9	6 870	2 000	300	4455
	В-20-1,0	1,0	1,1				5215
	В-20-1,4	1,4	1,54				6000
25	В-25-0,8	0,8	0,9	7 155	2 200	300	5285
	В-25-1,0	1,0	1,1				6175
	В-25-1,4	1,4	1,54				7935
32	В-32-0,8	0,8	0,9	7 775	2 400	350	7395
	В-32-1,0	1,0	1,1				7395
	В-32-1,4	1,4	1,54				9460
40	В-40-0,8	0,8	0,9	9 775	2 400	350	9695
	В-40-1,0	1,0	1,1				9695
	В-40-1,4	1,4	1,54				12285
50	В-50-0,8	0,8	0,9	11 775	2 400	350	11705
	В-50-1,0	1,0	1,1				11705
	В-50-1,4	1,4	1,54				14805
80	В-80-0,8	0,8	0,9	12 200	3 000	350	15000
	В-80-1,0	1,0	1,1				16500
	В-80-1,4	1,4	1,54				18450
100	В-100-0,8	0,8	0,9	14 700	3 000	350	17300
	В-100-1,0	1,0	1,1				19300
	В-100-1,4	1,4	1,54				23900

Эскиз воздухосборника вертикального

Эскиз ресивера азота

Эскиз ресивера кислорода

Эскиз ресивера водорода

Воздухосборники вертикальные

Воздухосборники проточные А1И

Ресиверы азота

Ресиверы кислорода

Ресиверы водорода

СКАЧАТЬ опросный лист

Для заказа нашей продукции вы можете скачать опросный лист на воздухосборники и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
