Описание
Технические характеристики
Эскизы
Фото
Видео
Опросный лист
Стоимость продукции:
от 260 000 руб.

Резервуары изотермические (теплоизолированные) для жидкой двуокиси углерода предназначены для хранения и транспортировки жидкой низкотемпературной СО2. под давлением до 2 МПа и с температурой от -70С до 425С. Они применяются в пищевой промышленности, металлообработке, машиностроении, в системах пожаротушения и т.д.

Данные резервуары выпускаются в нескольких модификациях:

  • РДХ – резервуары для длительного хранения (без ограничения срока)
  • УДХ – установка длительного хранения СО2
  • РХТУ – резервуар для хранения и транспортировки жидкой двуокиси углерода

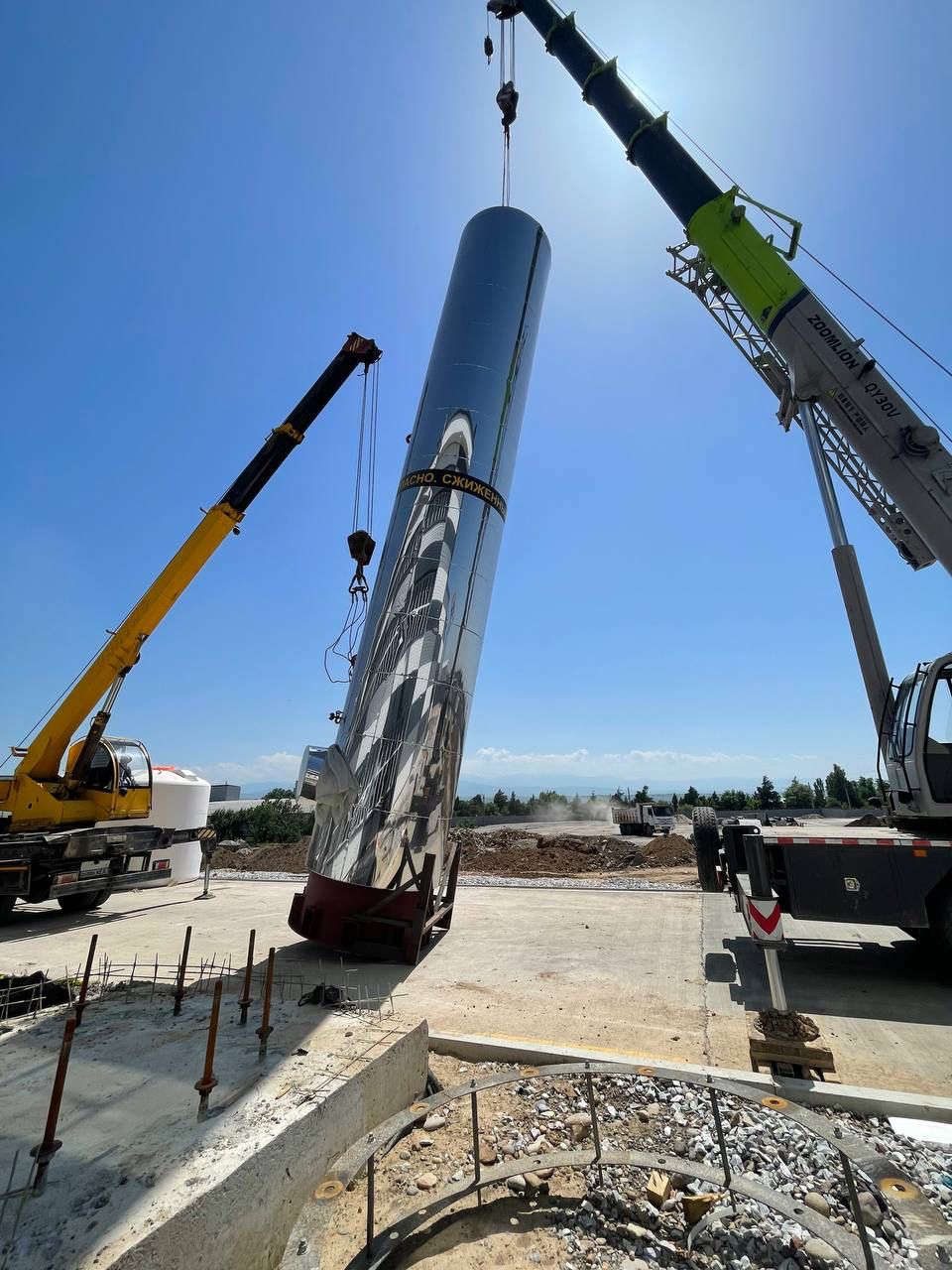

  • РВВ – вертикальный резервуар с вакуумной теплоизоляцией
  • ЦЖУ – транспортные цистерны для перевозки и хранения СО2
  • НЖУ – стационарные накопители для накопления и хранения СО2

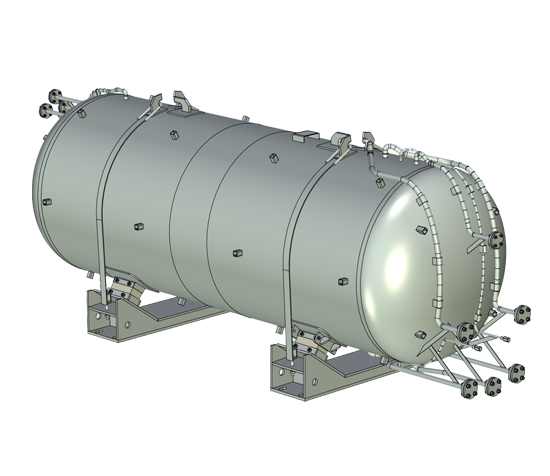

Углекислотный резервуар конструктивно представляет собой емкостной аппарат горизонтального или вертикального типа со специальной термоизоляцией из ППУ. Резервуар для СО2 оснащается холодильным агрегатом, который понижает и поддерживает заданный уровень давления, что уменьшает потери от естественного испарения и обеспечивает продолжительный срок хранения углекислоты без потерь.


Конструкция изотермических емкостей для жидкой двуокиси углерода, разработанная специалистами ООО «Химмаш», является надежной и обеспечивает безопасность, работающего с ней персонала. При расчете на прочность учитываются в т. ч. динамические нагрузки, возникающие при транспортировке.

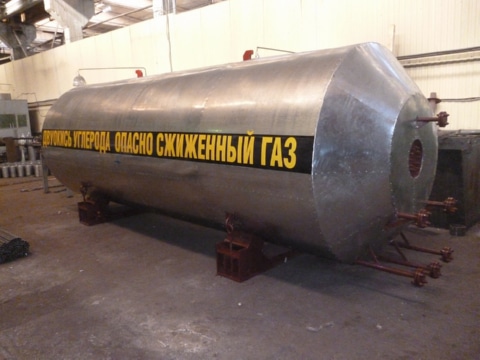

На боковых сторонах резервуара должны быть нанесены отличительные полосы черного цвета, на которых желтыми буквами наносится надпись: «Двуокись углерода. Опасно. Сжиженный газ».

Резервуары должны подвергаться периодическим испытаниям для проверки надежности и работоспособности

На резервуары для жидкой двуокиси углерода устанавливается запорная арматура, приборы КИП (манометр, предохранительные клапаны, разрывная мембрана, указатель уровня и т.д.). Кроме того, в зависимости от конкретных условий работы, допускается оборудовать изотермические резервуары другими контрольно-измерительными приборами, необходимыми для дистанционного контроля и управления работой оборудования. Цена и номенклатура КИП, а также тип теплоизоляции оговаривается при заказе продукции.

Технические характеристики резервуаров РДХ

Условное обозначение Объем, куб.м. Давление, Мпа Масса СО2 не более, тонн Габариты, мм длина-ширина-высота Масса, кг
РДХ-0,5 0,5 2 0,48 1500-1400-1300 700
РДХ-3 3 2,8 4200-1700-1500 2800
РДХ-8 8 7,8 6500-1800-2000 4000
РДХ-10 10 9,8 7500-1800-2000 4200
РДХ-12,5 12,5 12,3 7500-2000-2300 4700
РДХ-18 18 17,7 10200-2000-2300 6800
РДХ-22,5 22,5 22,1 11900-2000-2000 7600
РДХ-30 30 29,5 9200-2400-2800 10000
РДХ-40 40 39,4 10000-2600-2800 12000
РДХ-50 50 47,5 12600-2800-3200 14000
РДХ-75 75 74,5 14000-3200-3300 16200
РДХ-100 100 99,5 15500-3400-3400 19500

Технические характеристики резервуаров РХТУ

Условное обозначение Объем, куб.м. Давление, Мпа Масса СО2 не более, тонн Габариты, мм длина-ширина-высота Масса, кг
РХТУ-0,5 0,5 2 0,48 1500-1400-1300 700
РХТУ-3 3 2,8 4200-1700-1500 2800
РХТУ-4 4 3,8 5600-1800-2000 3100
РХТУ-8 8 7,5 5800-1800-2000 4100
РХТУ-10 10 9,5 8800-2500-3200 4700


Технические характеристики резервуаров РВВ

Условное обозначение Объем, куб.м. Давление, Мпа Масса СО2 не более, тонн Габариты, мм диаметр-высота Масса, кг
РВВ-10 10 2 9,5 2200-7200 6000
РВВ-20 20 19,7 2400-11600 7800
РВВ-30 30 29,5 2900-9600 9500
РВВ-40 40 38 3300-10300 12000
РВВ-50 50 47,5 3300-12600 13300


Технические характеристики резервуаров ЦЖУ

Условное обозначение Объем, куб.м. Давление, Мпа Масса СО2 не более, тонн Габариты, мм длина-ширина-высота Масса, кг Исполнение цистерн
ЦЖУ-1,25-2,0 1,25 2 1,2 2600-1700-1750 1200 Съемная
ЦЖУ-3,0-2,0 3 2,95 3700-1800-1900 2200
ЦЖУ-4,0-2,0 4 3,925 4900-2000-2000 2800
ЦЖУ-6,0-2,0 6 1,8 6 6600-2500-3200 3250 Полуприцеп
ЦЖУ-8,0-2,0 8 8 8500-2500-3200 4000
ЦЖУ-9,0-2,0 9 9 10000-2650-3400 4850
ЦЖУ-10,0-2,0 10 10 10300-2500-3400 5200
ЦЖУ-17,0-2,0 17 2 16,7 10500-2650-3800 8800
ЦЖУ-40,0-2,0 40 39,35 13000-3100-4500 31000 Ж/дорожная


Технические характеристики резервуаров НЖУ

Условное обозначение Объем, куб.м. Давление, Мпа Масса СО2 не более, тонн Габариты, мм длина-ширина-высота Масса, кг
НЖУ-4,0-2,0 4 2 3,925 3100-2200-2350 2500
НЖУ-8,0-2,0 8 7,85 5200-2200-2600 5100
НЖУ-12,5-2,0 12,5 12,3 7500-2200-2600 6300
НЖУ-25,0-2,0 25 24,6 8700-3000-3200 12300
НЖУ-50,0-2,0 50 49,2 11600-3700-4600 30000

Технические характеристики резервуаров УДХ

Условное обозначение Объем, куб.м. Давление, Мпа Масса СО2 не более, тонн Габариты, мм длина-ширина-высота Масса, кг
УДХ-4 4 2 3,9 4050-2175-2560 3800
УДХ-8 8 7,92 5150-2175-2560 4450
УДХ-10 10 9,9 6150-2175-2560 5230
УДХ-12,5 12,5 12,4 7350-2175-2560 6060
УДХ-20 20 19,7 11100-2175-2560 9100
УДХ-30 30 29,3 10800-2420-2750 11200
УДХ-40 40 39,3 14100-2530-2800 15100
УДХ-50 50 49,3 12000-2850-3150 16580

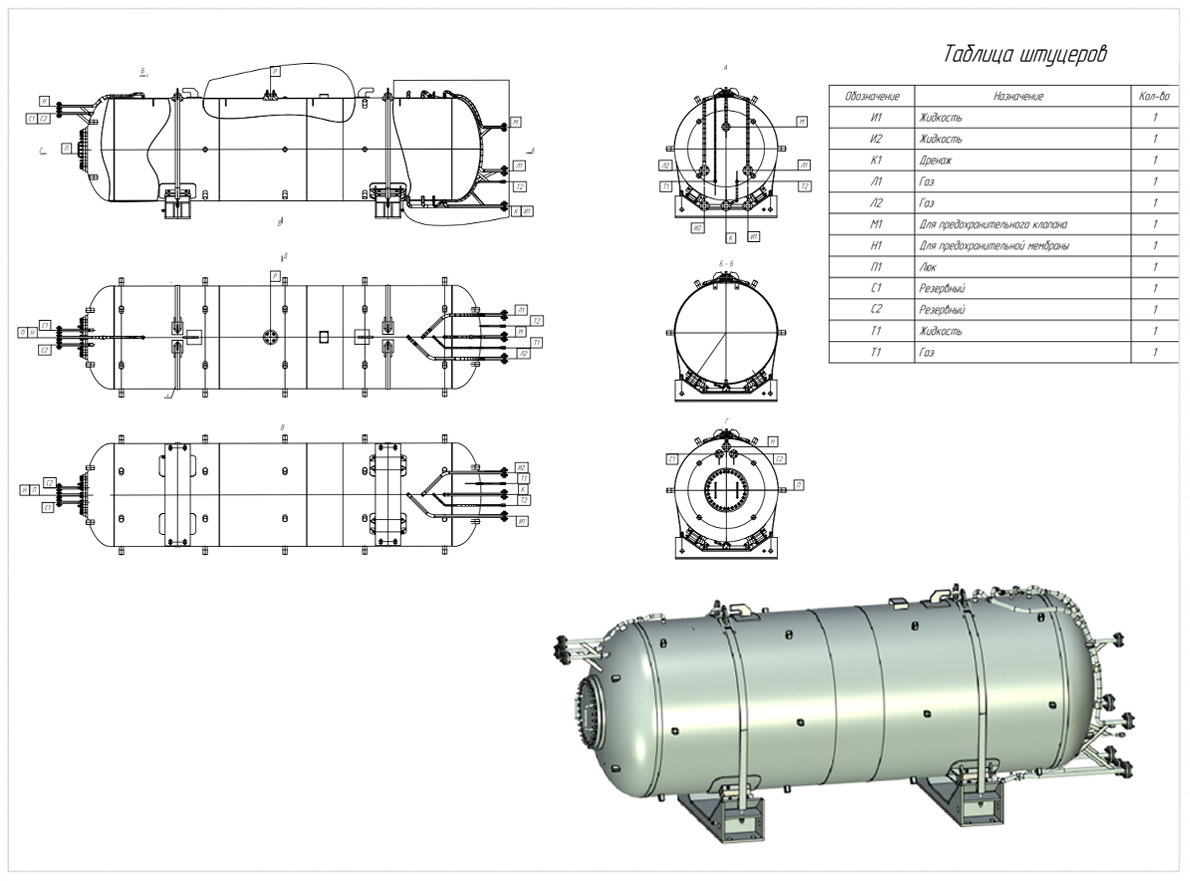

Эскиз резервуар для СО2


Для заказа нашей продукции вы можете скачать опросный лист на резервуары для СО2 и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
