Деаэратор – это емкостной аппарат, предназначенный для удаления коррозионно-агрессивных газов (кислорода и углекислоты) из питательной воды паровых котлов и подпиточной воды систем теплоснабжения.
Деаэраторы подразделяются на:
- атмосферные (теплоносителем выступает пар);
- вакуумные (в качестве теплоносителя используется перегретая вода или пар).
Пример условного обозначения деаэраторов ДА-25/8, где:
- Д – деаэратор;
- А – атмосферный (В - вакуумный);
- 25 – производительность, м3/час;
- 8 – вместимость деаэраторного бака, м3;

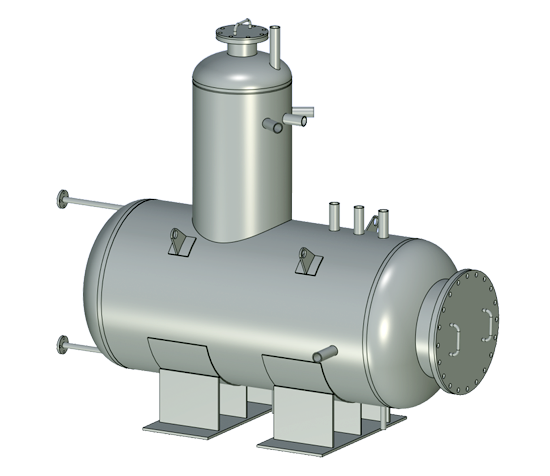

В атмосферных деаэраторах применяется трехступенчатая схема дегазации: две первые ступени размещены в деаэрационной колонке (струйная и барботажная). В деаэраторном баке размещена третья ступень, в виде затопленного барботажного устройства. Схема работы атмосферного деаэратора: потоки воды, подлежащей деаэрации, подаются в колонку на верхнюю перфорированную тарелку, с которой вода стекает струями на расположенную ниже перепускную тарелку, откуда узким пучком струи увеличенного диаметра сливается на начальный участок барботажного листа. Затем вода проходит по барботажному листу и через сливные трубы уходит в аккумуляторный бак, где происходит выделение из воды мельчайших пузырьков газа за счет отстоя.
В комплект поставки атмосферной деаэрационной установки, как правило, входит:
- бак деаэраторный;
- деаэрационная колонка;
- охладитель выпара;
- запорная и регулирующая арматура (регулирующие клапаны, мановакууметр, вентиль запорный, указатель уровня воды в баке, манометр, термометр, вентиль запорный муфтовый);
Вакуумный деаэратор применяется для деаэрации воды, если ее температура ниже 100 °С), на водогрейных котельных и тепловых пунктах. Так же вакуумные деаэраторы активно используются в пищевой промышленности для деаэрации воды необходимой в технологии приготовления различных напитков.
Основное отличие вакуумного деаэратора от атмосферного деаэратора в системе отвода выпара из деаэратора: в вакуумном деаэраторе выпар (парогазовая смесь, образующаяся при выделении из воды насыщенных паров и растворенных газов) удаляется при помощи вакуумного насоса. В качестве вакуумного насоса можно использовать: вакуумный водокольцевой насос, водоструйный эжектор, пароструйный эжектор. Они различны по конструкции, но основаны на одном принципе – уменьшение статического давления (создание разряжения – вакуума) в потоке жидкости при увеличении скорости потока.
В состав вакуумной деаэрационной установки входят:
- деаэратор ДВ;
- охладитель выпара ОВВ;
- эжектор водоструйный ЭВ.
ООО «Химмаш» может спроектировать и изготовить и нестандартные модификации (выходящие за пределы стандартных моделей) деаэрационных установок в зависимости от требований заказчика.
