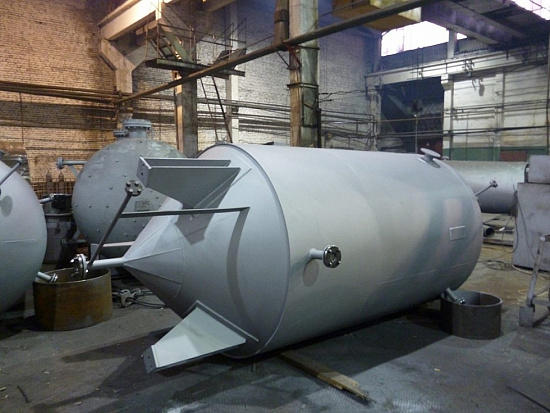

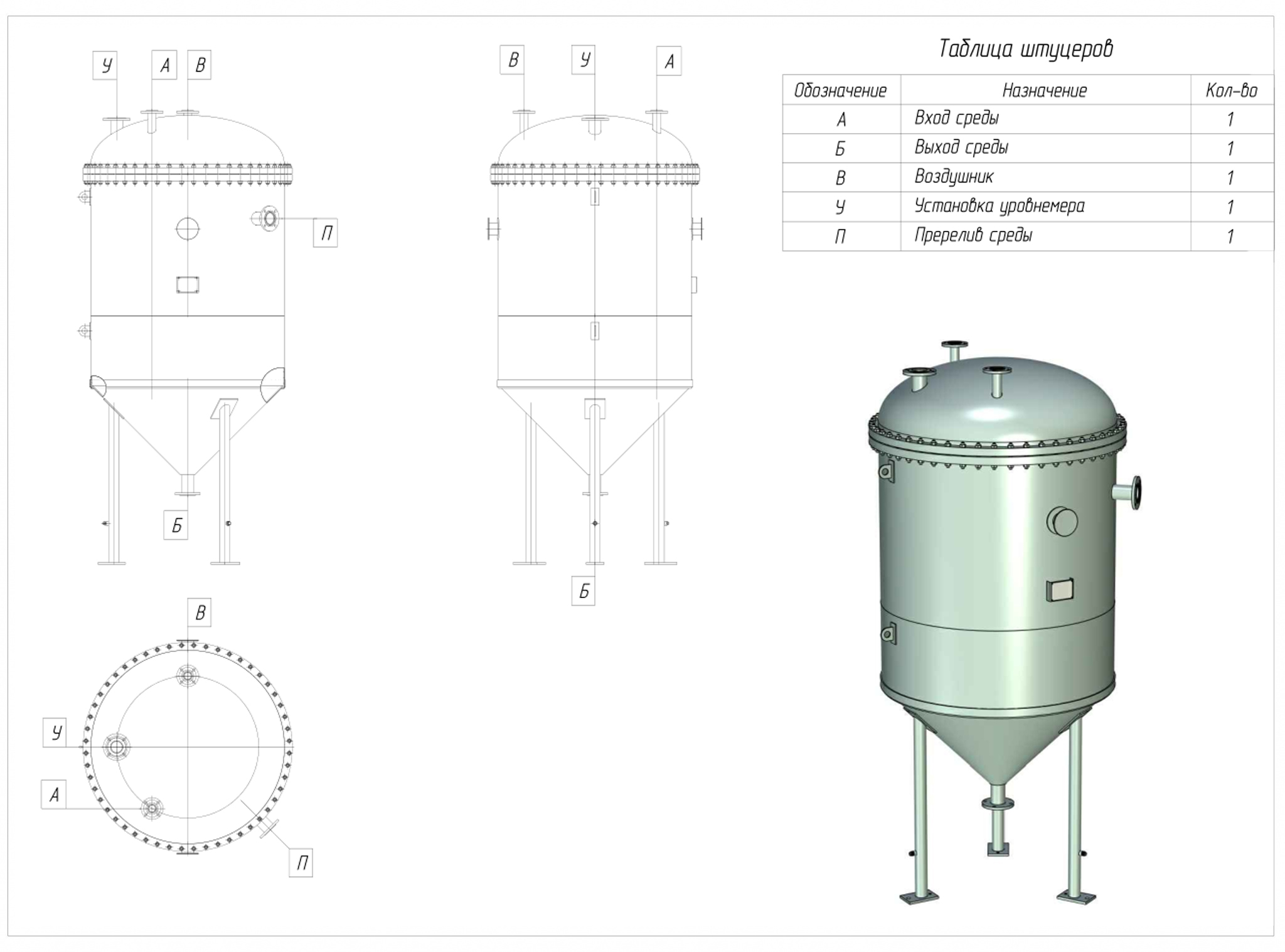

ВКЭ – вертикальный цельносварной емкостной аппарат с верхним эллиптическим днищем и нижним коническим днищем, предназначенный для приема, выдачи и хранения жидких либо газообразных сред под давлением (в том числе вредных, взрыво- и пожароопасных веществ). Исполнение данного аппарата – наземное, на опорах-стойках.
Условное обозначение аппаратов ВКЭ:
ВКЭ-1-1-5-1,0-2
-
В – исполнение аппарата (вертикальное)
-
КЭ – тип днищ (верхнее эллиптическое и нижнее коническое днища)
-
1 – тип корпуса (1 – цельносварной, 2 – с разъемной крышкой)
-
1 – внутренние устройства (1 – без рубашки и внутренних устройств, 2 – с трубным пучком, 3 – с рубашкой, 4 – со змеевиком, 5 – с погружным насосом)
-
5 – объем аппарата (от 1 до 10 куб.м.)
-
1,0 – условное давление (от 1,0 до 1,6 МПа)
-
2 – материальное исполнение (1 – Ст3сп5; 2 – 09Г2С, 16ГС; 3 – 12Х18Н10Т, 4 – 08Х22Н6Т)
ООО «Химмаш» может спроектировать и изготовить аппараты ВКЭ, выходящие по своим характеристикам за пределы стандартных типоразмеров, в том числе: объемом менее 1 м3 и более 10 м3, из жаропрочных и коррозионностойких сталей; с утеплением и АКЗ; в двухстенном исполнение, с давлением более 1,0 МПа и т.д.
