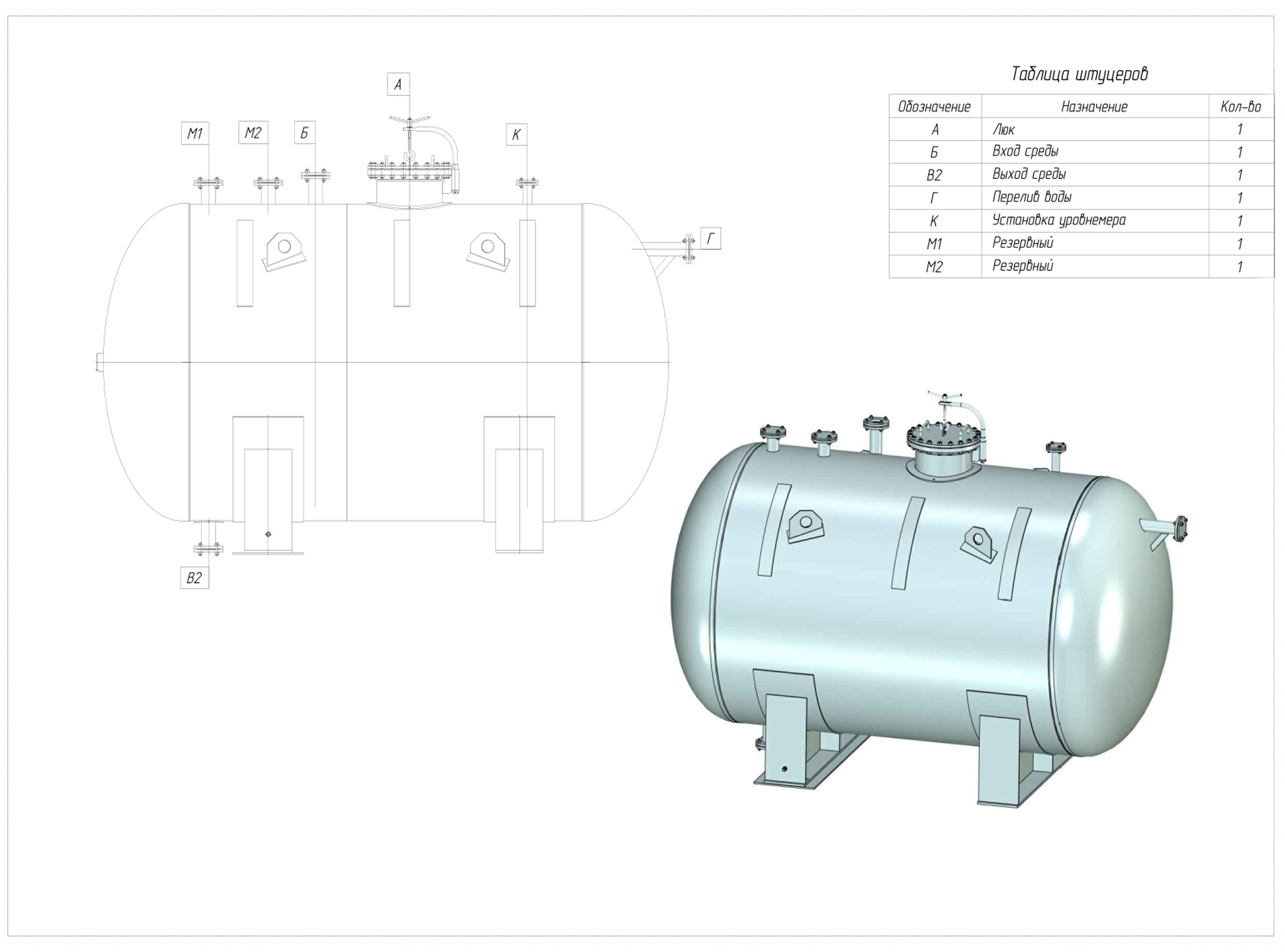

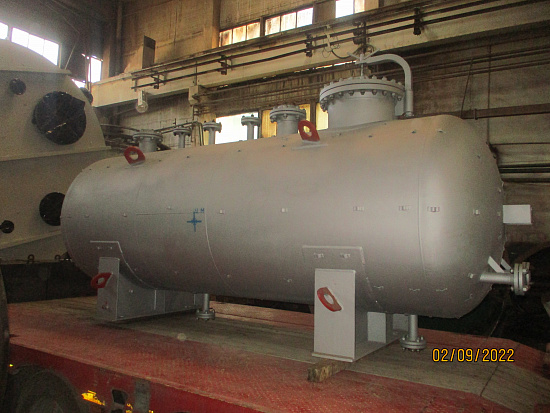

ГЭЭ – горизонтальный цельносварной емкостной аппарат с эллиптическими днищами, предназначенный для приема, выдачи и хранения жидких либо газообразных сред под давлением (в том числе вредных, взрыво- и пожароопасных веществ). Исполнение данного аппарата – наземное, на седловых опорах.
Условное обозначение аппаратов ГЭЭ:
ГЭЭ-1-1-6,3-1,6-2
-
Г – исполнение аппарата (горизонтальное)
-
ЭЭ – тип днищ (верхнее и нижнее днище эллиптические)
-
1 – тип корпуса (1 – цельносварной, 2 – с разъемной крышкой)
-
1 – внутренние устройства (1 – без рубашки и внутренних устройств, 2 – с трубным пучком, 3 – с рубашкой, 4 – со змеевиком, 5 – с погружным насосом)
-
6,3 – объем аппарата (от 1 до 100 куб.м.)
-
1,6 – условное давление (от 0,07 до 1,6 МПа)
-
2 – материальное исполнение (1 – Ст3сп5; 2 – 09Г2С, 16ГС; 3 – 12Х18Н10Т, 4 – 08Х22Н6Т)
ООО «Химмаш» может спроектировать и изготовить аппараты ГЭЭ, выходящие по своим характеристикам за пределы стандартных типоразмеров, в том числе: объемом менее 6,3 м3 и более 100м3, из жаропрочных и коррозионностойких сталей; с утеплением и АКЗ; в двухстенном исполнение, с давлением более 1,6 МПа и т.д.
