Аппараты емкостные цилиндрические для газовых и жидких сред

Описание
Технические характеристики
Эскизы
Фото
Видео
Опросный лист
Стоимость продукции:
от 120 000 руб.

Цилиндрические стальные емкостные аппараты используются для хранения и выдачи жидких и газообразных сред. Они не могут применяться для хранения сжиженных углеводородных газов в помещениях, а также для перевозки жидких и газовых сред.

Аппараты емкостные производятся в горизонтальном и вертикальном исполнениях объемами от 0,1 м3 до 200 м3, с условными давлениями до 16 МПа (160 кгс/см2) и температурами сред от -60 до +600°С.

Аппараты применяются в различных технологических установках следующих отраслей промышленности: нефтехимическая, нефтеперерабатывающая, нефтяная, газовая и химическая.

Емкостные аппараты для жидких и газовых сред могут оборудоваться наружными или внутренними теплообменными устройствами, площадками обслуживания и наружными лестницами.

Аппараты изготавливаются трех типов (в климатическом исполнении УХЛ1 – для районов с умеренным и холодным климатом и Т1 – для тропического климата):

Аппараты емкостные для газовых и жидких сред

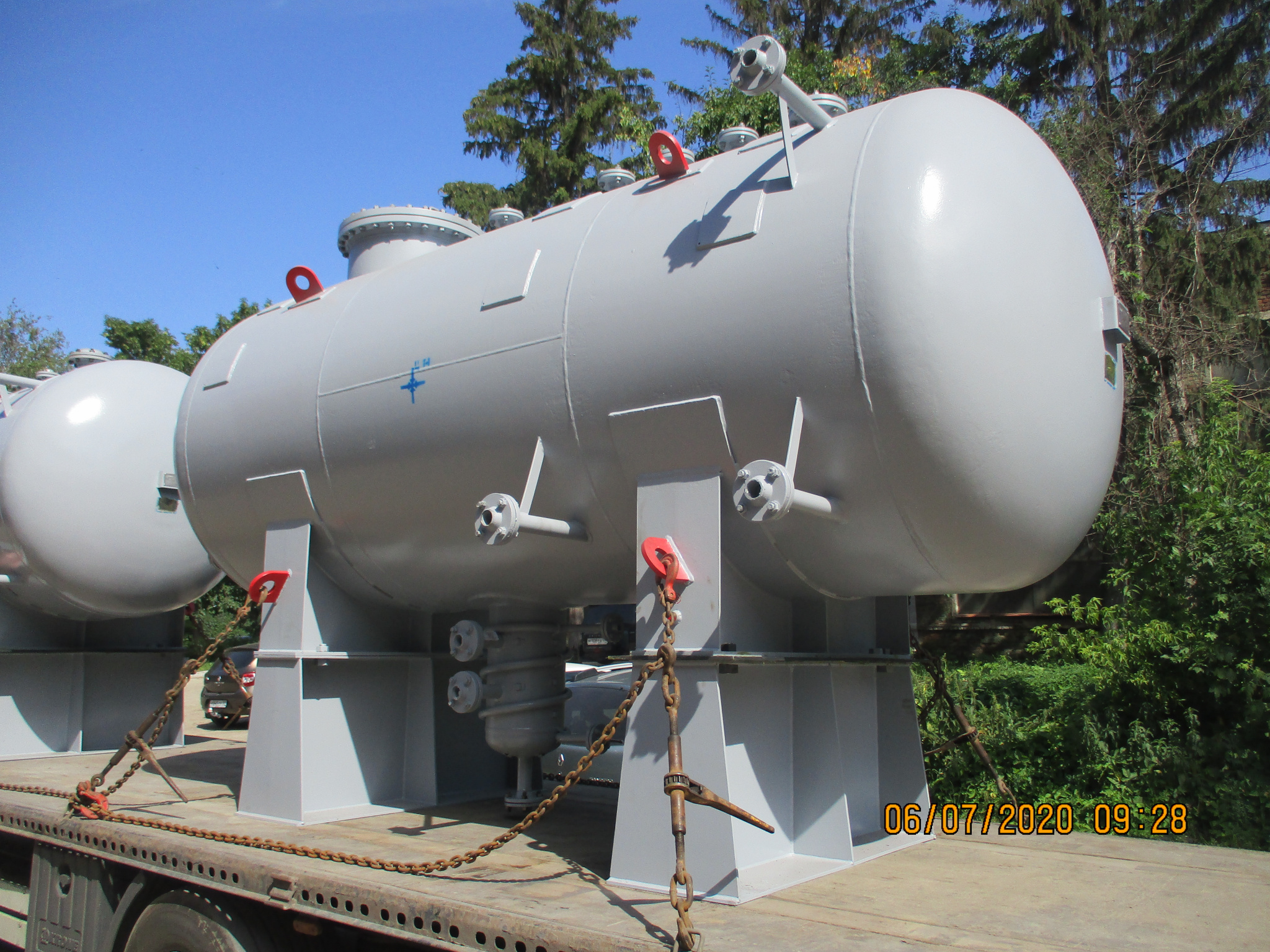

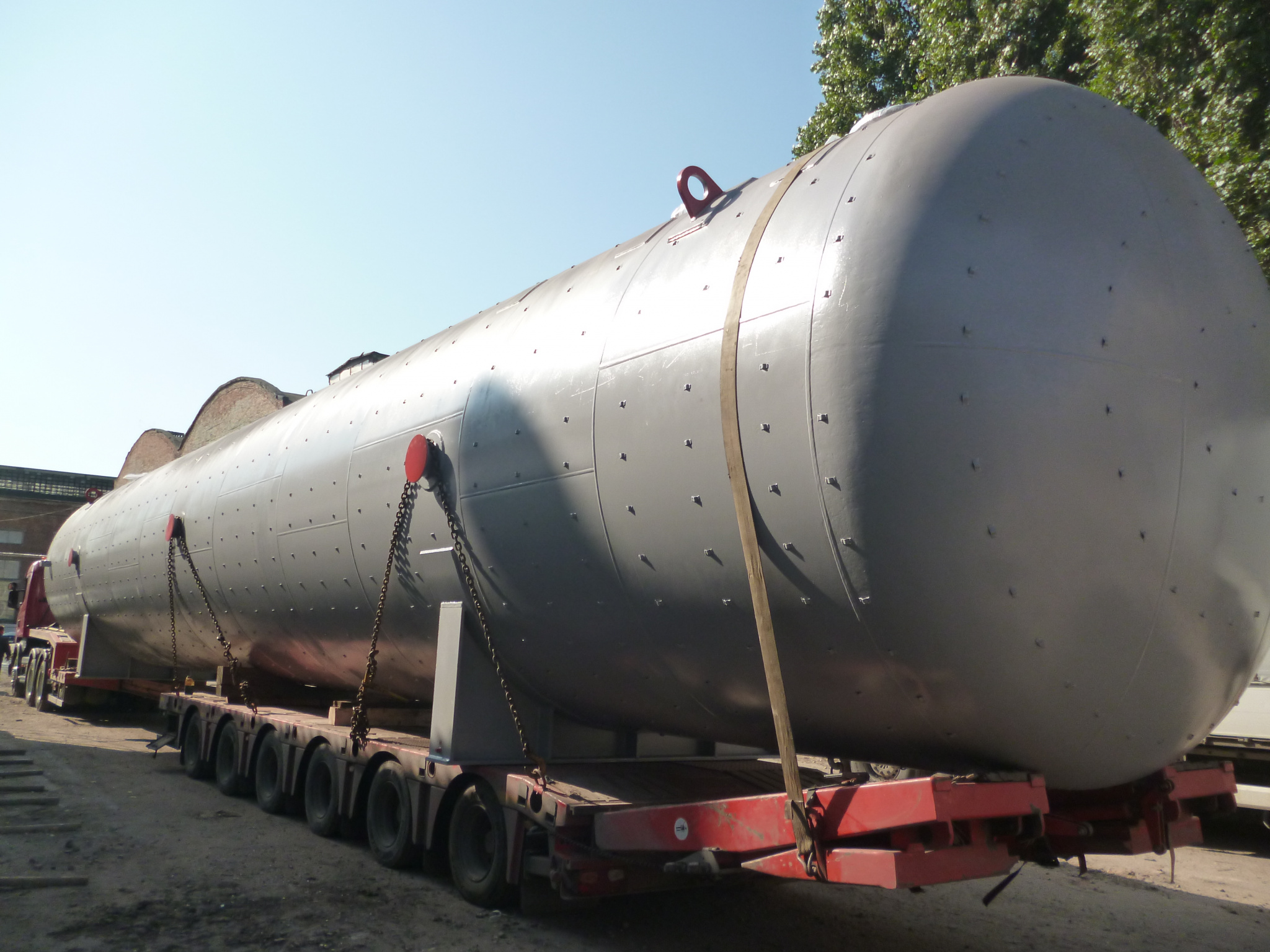

  • Тип 1 - горизонтальные аппараты для жидких сред.

  • Тип 2 - вертикальные аппараты для жидких сред.

  • Тип 3 - вертикальные аппараты для газовых сред.

Условное обозначение емкостных цилиндрических аппаратов:

  • 1-10-2,5-2-Л (И, Т, Э)

  • 1 – тип аппарата (1, 2, 3)

  • 10 – объем аппарата (от 2 до 200 куб.м)

  • 2,5 – условное давление (от 0,8 до 2,5 МПа)

  • 2 – материальное исполнение (1 – от -20 до +300; 2 – от -40 до +300; 3 – от -60 до +300)

  • Л – с установкой лап (монтаж на железобетонные постаменты)

  • И – с установкой креплений для теплоизоляции

  • Т – подлежит термообработке

  • Э – экспортное исполнение

По желанию заказчика (в технически обоснованных случаях) возможно:фото.JPG

  • использование аппаратов для работы под наружным давлением

  • уменьшение или увеличение условных проходов и количества штуцеров

  • установка дополнительных штуцеров с условным проходом не более 1/10 диаметра емкостного аппарата

  • использование аппаратов, прошедших термическую обработку, в средах, вызывающих коррозионное и сероводородное растрескивание

  • замена материала и типа уплотнительных поверхностей фланцев

В комплект поставки входит: стальной аппарат в собранном виде, ответные фланцы, рабочие прокладки, крепежные детали, заглушки и пробки, а также с теплообменное устройство (в случае, если это было оговорено в договоре). Аппараты типа 1 комплектуются седловыми опорами с подкладным листом.

Производственная корпорация «Химмаш» гарантирует соответствие емкостных стальных цилиндрических аппаратов требованиям технических условий (ТУ 3615-006-00220322-2004) при соблюдении условий транспортировки, хранения, монтажа и эксплуатации. Стандартный гарантийный срок эксплуатации – 18 месяцев с момента ввода аппарата в эксплуатацию, но не более 24 месяцев с даты отгрузки.

Для того, чтобы заказать емкостной стальной цилиндрический аппарат (горизонтальный либо вертикальный), необходимо позвонить по контактным телефонам в отдел маркетинга или направить запрос на электронную почту: marketing@penzahim.ru

Основные параметры горизонтальных аппаратов для жидких сред (тип 1)

Объем, куб.м. Условное давление, Мпа (кгс/см2) Диаметр, мм Длина, мм Высота, мм Масса, кг /материальное исполнение/
1 2, 3
4 1,6 (16) 1 200 3705 1990 1895 1625
2,5 (25) 2000 2370 2100
8 1,0 (10) 1 600 4200 2390 2715 2320
1,6 (16) 4200 2395 3055 2680
2,5 (25) 4210 2400 3860 3485
10 1,0 (10) 5300 2390 3115 2630
1,6 (16) 5300 2395 3595 3130
2,5 (25) 5310 2400 4560 4095
16 1,0 (10) 2 000 5305 2795 4045 3580
1,6 (16) 5350 2800 5200 4545
2,5 (25) 5350 2800 - 5820
20 1,0 (10) 6500 2795 4570 3980
1,6 (16) 6550 2800 6145 5370
2,5 (25) 6550 2800 - 6800
25 1,0 (10) 2 400 5845 3200 5945 5100
1,6 (16) 5850 3205 7385 6560
2,5 (25) 5860 3210 - 8960
32 1,0 (10) 7345 3200 7030 6000
1,6 (16) 7350 3205 8830 7820
2,5 (25) 7360 3210 - 10750
50 1,0 (10) 11045 3200 10385 8900
1,6 (16) 11050 3205 12705 11240
2,5 (25) 11060 3210 - 15520
80 0,8 (8) 3 000 11450 3800 13405 11900
1,0 (10) 11450 3805 15015 13350
1,6 (16) 11455 3825 18600 16630
2,5 (25) 11505 3830 - 22600
100 0,8 (8) 13945 3805 15740 13850
1,0 (10) 13945 3815 17650 15600
1,6 (16) 13955 3815 21900 19600
2,5 (25) 14010 3830 - 29100
200 1,0 (10) 3400 21650 4215 33180 29600
1,6 (16) 21650 4215 33180 40000

Основные параметры вертикальных аппаратов для жидких сред (тип 2)

Объем, куб.м. Условное давление, Мпа (кгс/см2) Диаметр, мм Высота, мм Масса, кг /материальное исполнение/
1 2, 3
2 1,6 (16) 1 000 3560 1575 1420
2,5 (25) 3600 1820 1650
4 1,6 (16) 1 200 4450 2055 1800
2,5 (25) 4465 2600 2350
6,3 1,0 (10) 1 600 4055 2565 2260
1,6 (16) 4060 2865 2560
2,5 (25) 4080 3625 3315
8 1,0 (10) 4855 2920 2550
1,6 (16) 4860 3245 2870
2,5 (25) 4880 4125 3750
10 1,0 (10) 5955 3330 2870
1,6 (16) 5960 3775 3310
2,5 (25) 5980 4805 4340
16 0,8 (8) 2 000 6275 4260 3830
1,0 (10) 6275 4250 4250
25 1,0 (10) 2 400 6725 6660 5860
1,6 (16) 6685 8200 7420
32 1,0 (10) 8225 7765 6780
1,6 (16) 8240 9625 8660
  0,8 (8) 11885 9750 9750
50 1,0 (10) 11935 11100 11100
  1,6 (16) 11940 - 12500
80 0,8 (8) 3 000 12205 15060 13550
1,0 (10) 12205 16510 15000
1,6 (16) 12210 - 18450
2,5 (25) 12270 - 23980
100 0,8 (8) 14705 17550 15650
1,0 (10) 14705 19400 17500
1,6 (16) 14725 - 23820
2,5 (25) 14785 - 30550

Основные параметры вертикальных аппаратов для газовых сред (тип 3)

Объем, куб.м. Условное давление, Мпа (кгс/см2) Диаметр, мм Высота, мм Масса, кг /материальное исполн./
1 2, 3
2 1,6 (16) 1 000 2960 1160 1000
2,5 (25) 3000 1450 1250
4 1,6 (16) 1 200 3930 1660 1400
2,5 (25) 3935 2250 1970
6,3 1,0 (10) 1 600 3670 2060 1750
1,6 (16) 3675 2320 2000
2,5 (25) 3695 3050 2720
8 1,0 (10) 4470 2400 2000
1,6 (16) 4475 2720 2340
2,5 (25) 4485 3550 3150
10 1,0 (10) 5575 2900 2420
1,6 (16) 5580 3380 2900
2,5 (25) 5635 4400 3880
16 0,8 (8) 2 000 5640 3650 3050
1,0 (10) 5690 4750 4100
25 1,0 (10) 2 400 6270 5480 4660
1,6 (16) 6280 7000 6200

Эскиз Аппарата 1 типа


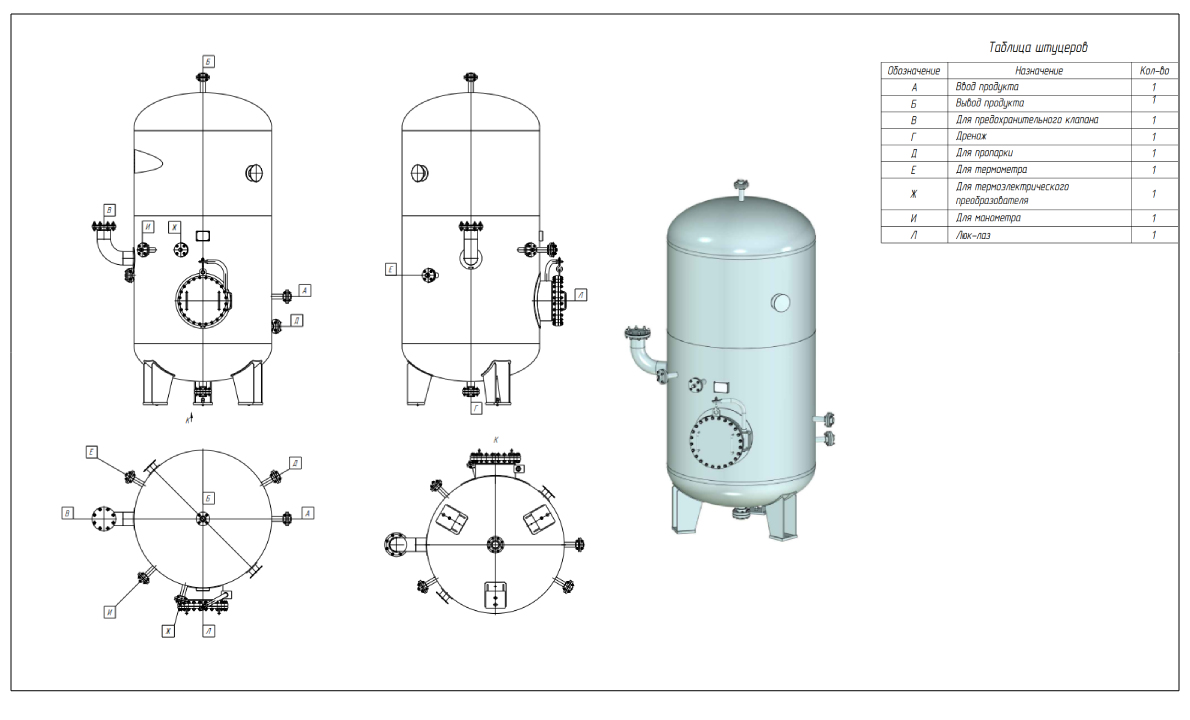

Эскиз Аппарата 2 типа

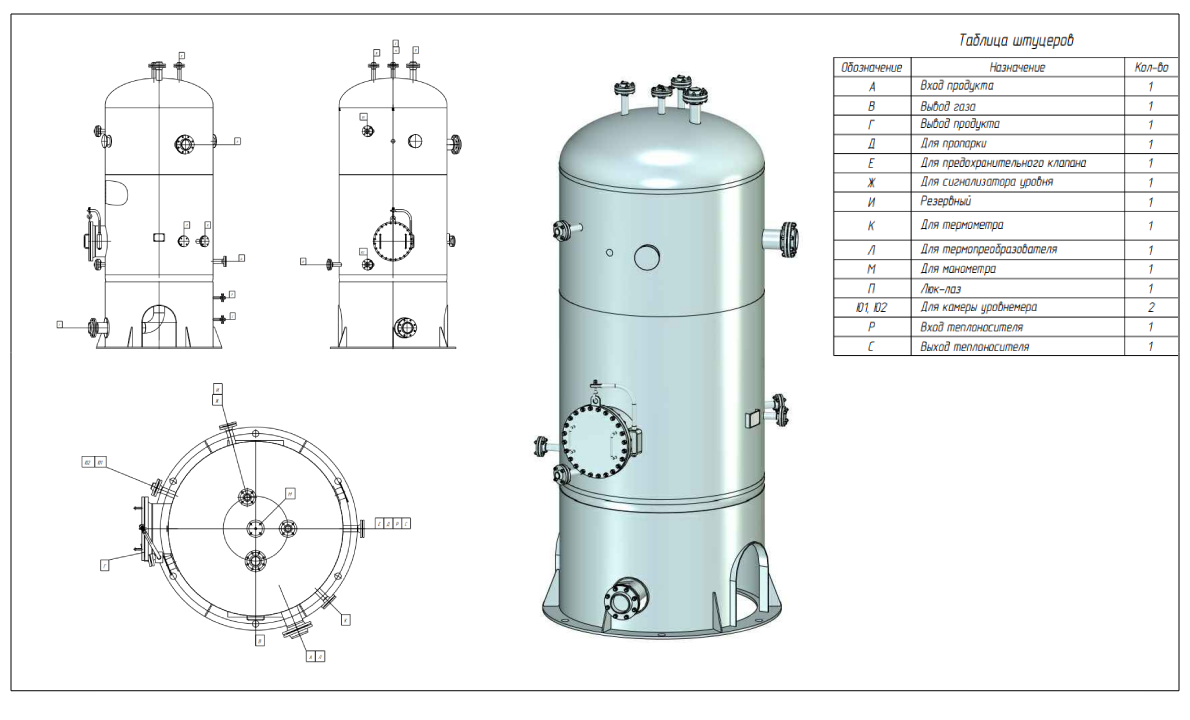

Эскиз Аппарата 3 типа



Для заказа нашей продукции вы можете скачать опросный лист на аппараты емкостные цилиндрические для газов и жидких сред и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
