Стоимость производства:

от 160 000 руб.

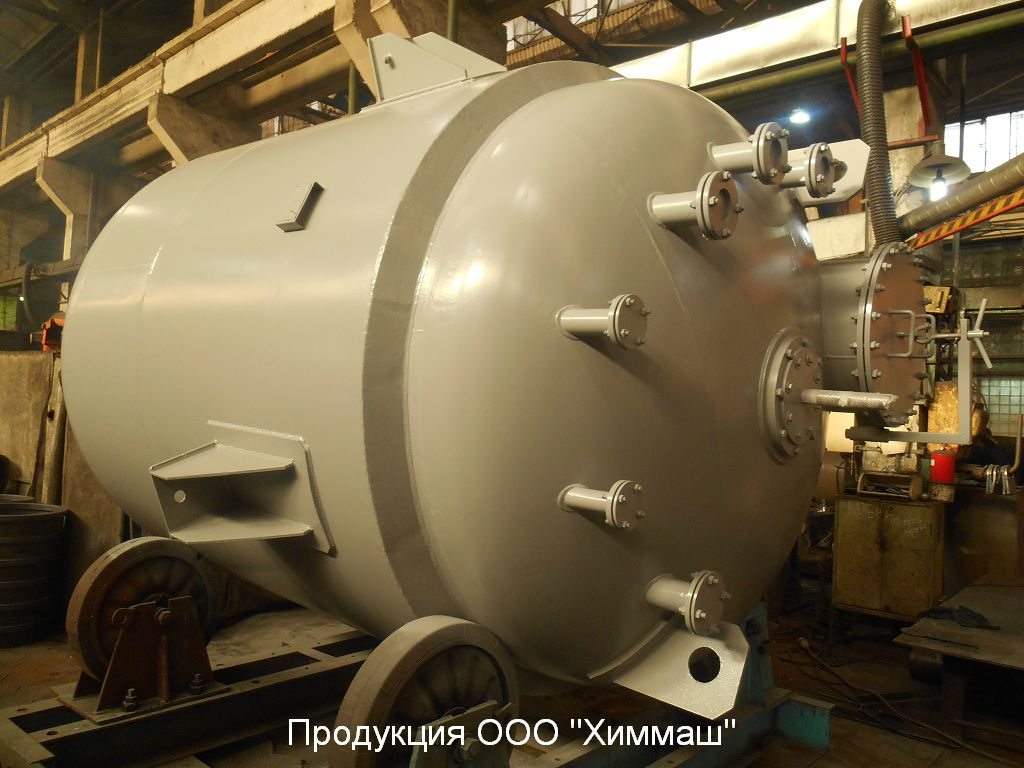

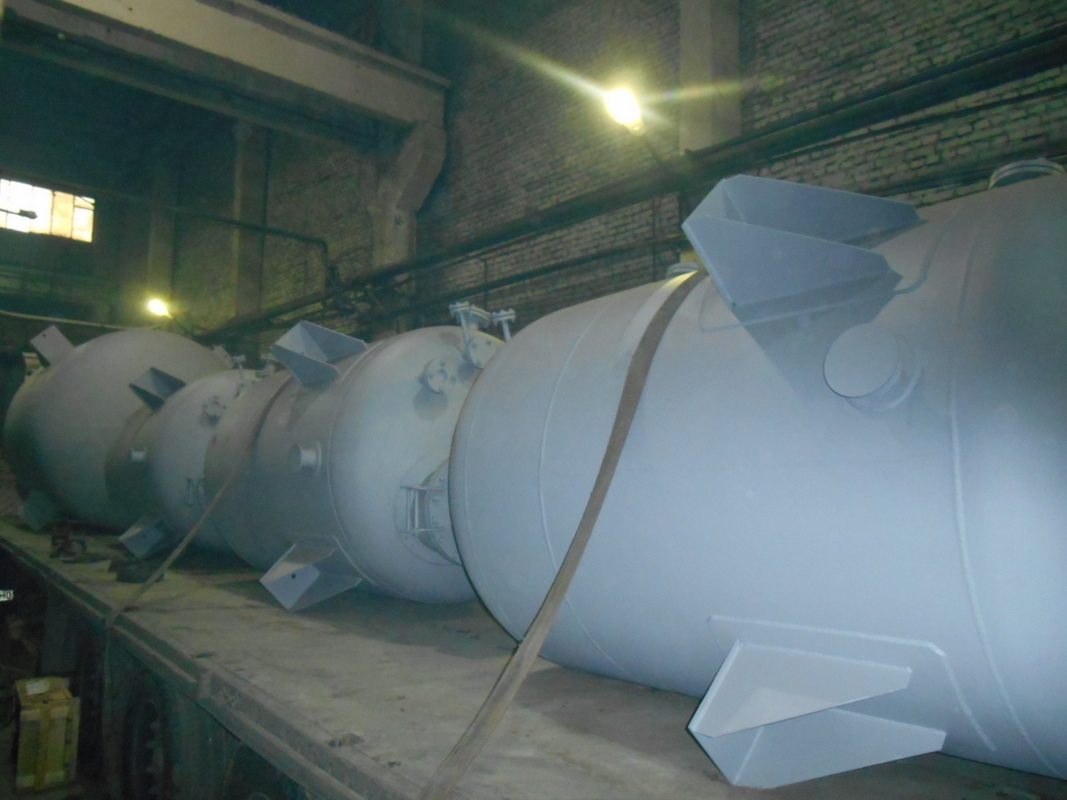

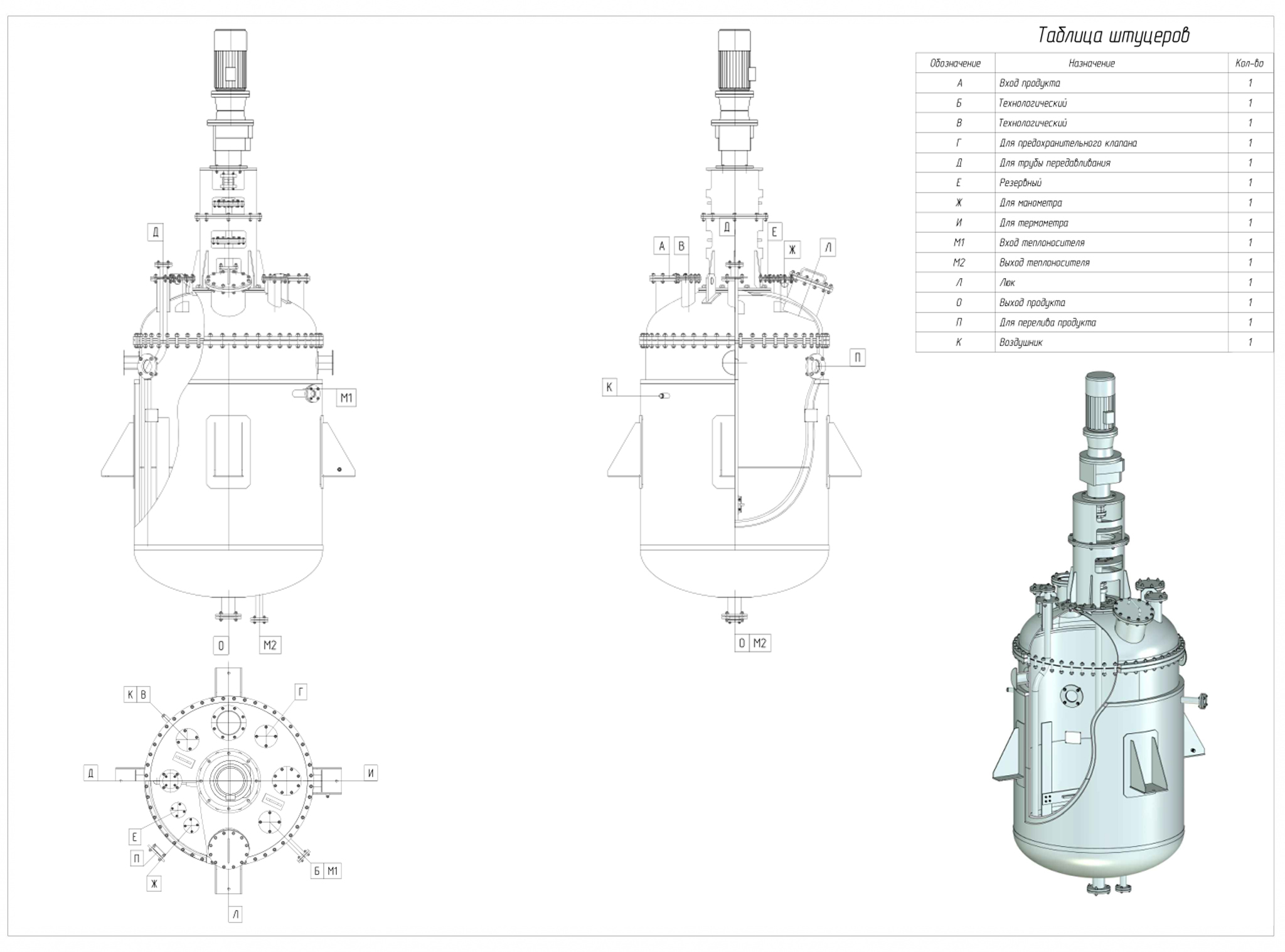

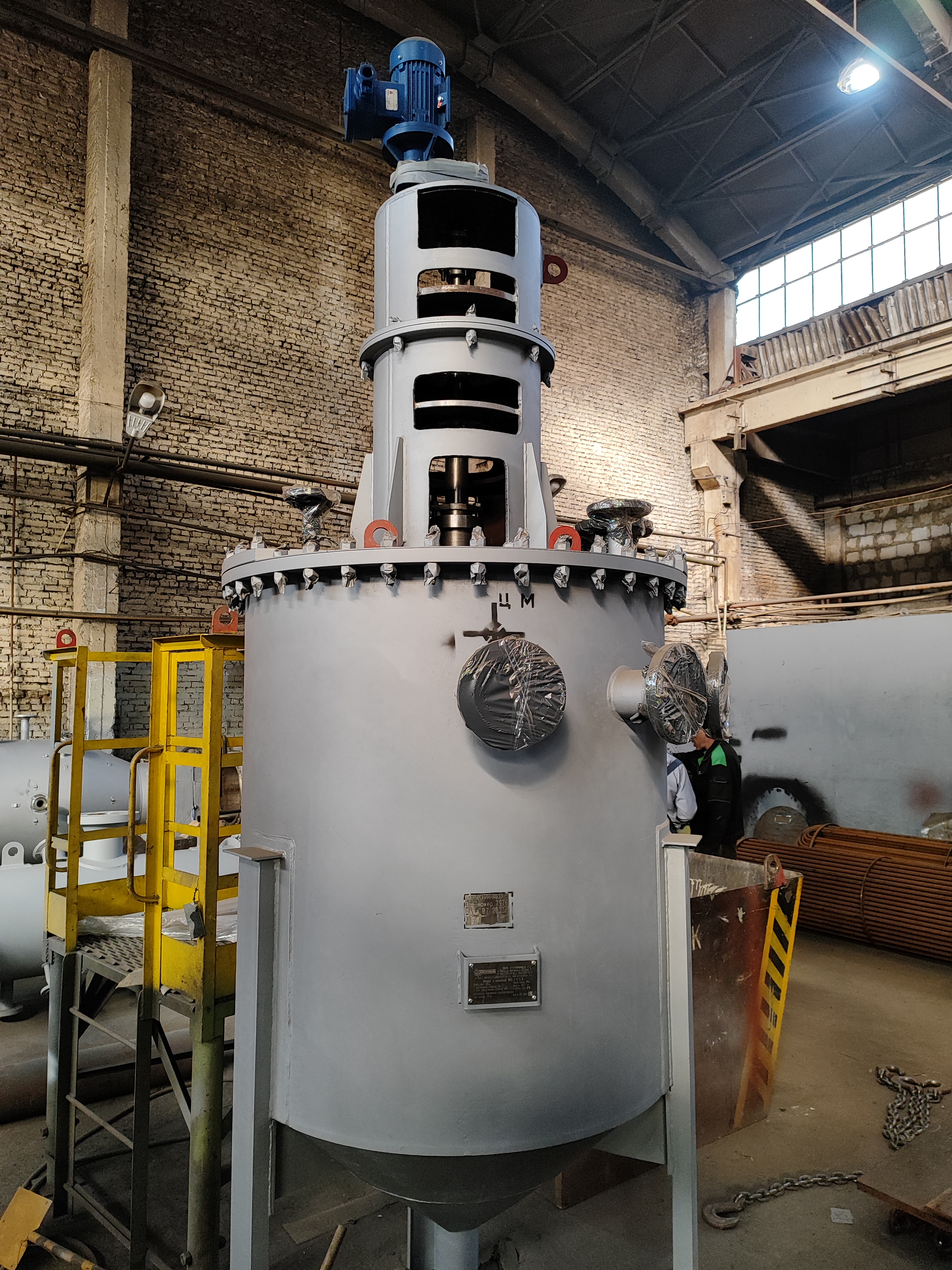

Вертикальные аппараты с перемешивающими устройствами предназначены для проведения различных технологических процессов в жидких однофазных и многофазных средах плотностью до 2000 кг/куб.м. и динамической вязкостью не более 5 Па/с.

Условное обозначение аппаратов с перемешивающими устройствами:

1023-25-0,6-Х31

  • 10 – обозначение корпуса аппарата;
  • 23 – обозначение мешалки и внутренних устройств
  • 25 – объем, куб.м.
  • 0,6 – условное давление давление, МПа;
  • Х – шифр уплотнения вала, исполнения электродвигателя привода;
  • 31 - материальное исполнение корпуса.

Условное обозначение корпусов аппаратов с перемешивающими устройствами:

  • 00 – аппараты с эллиптическим днищем и съемной эллиптической крышкой;
  • 01 – аппараты с эллиптическим днищем и съемной эллиптической крышкой, с гладкой приварной рубашкой;
  • 10 – аппараты цельносварные с эллиптическими днищем и крышкой;
  • 11 – аппараты цельносварные с эллиптическим днищем и крышкой, с гладкой приварной рубашкой;
  • 12 – аппараты цельносварные с эллиптическим днищем и крышкой, с рубашкой из полутруб;
  • 80 – аппараты с плоским днищем и плоской съемной крышкой;
  • 90 – аппараты цельносварные с плоскими днищем и крышкой;

Обозначение мешалок и внутренних устройств

Тип мешалки

Внутренние устройства аппарата

Обозначение

Исполнение корпуса аппарата

Процессы, осуществляемые в аппарате

Турбинная открытая

Без внутренних устройств

03

00, 10, 80, 90

гомогенизация, суспендирование

01, 11, 12

гомогенизация, суспендирование, теплообмен

Отражательные перегородки

23

00, 10, 80, 90

суспендирование, эмульгирование, диспергирование

01, 11, 12

суспендирование, эмульгирование, диспергирование, теплообмен

Змеевик

33

00, 10, 80, 90

гомогенизация, суспендирование, теплообмен

Рамная

Без внутренних устройств

10

01, 11, 12

гомогенизация, суспендирование, теплообмен

00, 10

гомогенизация, суспендирование

Выбор химического аппарата с мешалкой необходимо производить на основании расчета технологического процесса (гомогенизация, суспендирование, эмульгирование, теплообмен, диспергирование и другие) или на основании результатов экспериментальных исследований на модельном аппарате

Допускается установка аппаратов в районах с сейсмичностью до 8 баллов при условии закрепления аппарата на фундаменте.

Табл.1 Материалы, используемые для изготовления корпусов аппаратов с механическими перемешивающими устройствами

Шифр материала

Материал корпуса

10

Вст3сп4

20

09Г2С

30

12Х18Н10Т

31

10Х17Н13М2Т

32

10Х17Н13М3Т

40

08Х22Н6Т

41

08Х21Н6М2Т

42

08Х18Г8Н2Т

50

Вст3сп2 + 12Х18Н10Т

51

Вст3сп2 + 10Х17Н13М2Т

52

Вст3сп2 + 10Х17Н13М3Т

53

Вст3сп2 + 08Х13

60

09Г2С + 12Х18Н10Т

61

09Г2С + 10Х17Н13М2Т

62

09Г2С + 10Х17Н13М3Т

63

09Г2С + 08Х13

Мешалку, вал и другие детали, соприкасающиеся с рабочей средой, изготавливают из сталей коррозионной стойкостью не ниже, чем сталь, из которой выполнен корпус аппарата.

Гладкие приварные рубашки изготавливаются из углеродистой стали. Рубашки из полутруб выполняют из стали того же класса, что и корпус аппарата.

Цена (стоимость) емкостного аппарата с мешалкой, производимого ООО «Химмаш», зависит от типа корпуса, типа мешалки, материального исполнения и объема аппарата.

Рис.1 Аппараты с эллиптическим днищем и съемной эллиптической крышкой

Рис.2 Аппараты с эллиптическим днищем и съемной эллиптической крышкой с гладкой приварной рубашкой

Рис.3 Аппараты цельносварные с эллиптическим днищем и крышкой

Рис.4 Аппараты цельносварные с эллиптическими днищем и крышкой с гладкой приварной рубашкой

Рис.5 Аппараты цельносварные с эллиптическим днищем и крышкой с рубашкой из полутруб

Рис.6 Аппараты с плоским днищем и съемной плоской крышкой

Рис.7 Аппараты с плоским днищем и крышкой

Аппараты с эллиптическим днищем и съемной эллиптической крышкой

Условное обозначение

Объем, куб.м.

Рабочее давление, Мпа

Диаметр, мм

Толщина стенки, мм

Высота (без мешалки), мм

Масса, кг

0003-1-0,6

1

0,6

1000

8

1515

880

0023-1-0,6

905

0033-1-0,6

945

0010-1-0,6

890

0003-2-0,6

2

1400

1615

1320

0023-2-0,6

1350

0033-2-0,6

1420

0010-2-0,6

1340

0003-3,2-0,6

3,2

1600

1915

1860

0023-3,2-0,6

1900

0033-3,2-0,6

1995

0010-3,2-0,6

2260

0003-5-0,6

5

1800

10

2295

2565

0023-5-0,6

2975

0033-5-0,6

2715

0010-5-0,6

2965

0003-6,3-0,6

6,3

1800

2845

3410

0023-6,3-0,6

3495

0033-6,3-0,6

3560

0010-6,3-0,6

3460

Аппараты с эллиптическим днищем и съемной эллиптической крышкой с гладкой приварной рубашкой

Условное обозначение

Объем, куб.м.

Рабочее давление, Мпа

Диаметр, мм

Толщина стенки корпуса / рубашки, мм

Высота (без мешалки), мм

Масса, кг

0103-1-0,6

1

0,6

1000

8/8

1515

1130

0123-1-0,6

1155

0110-1-0,6

1140

0103-2-0,6

2

1400

10/8

1615

1930

0123-2-0,6

1960

0110-2-0,6

1950

0103-3,2-0,6

3,2

1600

12/8

1915

2925

0123-3,2-0,6

2965

0110-3,2-0,6

3325

0103-5-0,6

5

1800

14/10

2295

4490

0123-5-0,6

4900

0110-5-0,6

4890

0103-6,3-0,6

6,3

1800

2845

5840

0123-6,3-0,6

5925

0110-6,3-0,6

5890

Аппараты цельносварные с эллиптическим днищем и крышкой

Условное обозначение

Объем, куб.м.

Рабочее давление, Мпа

Диаметр, мм

Толщина стенки, мм

Высота (без мешалки), мм

Масса, кг

1003-10-0,6

10

0,6

2200

10

3055

3985

1023-10-0,6

4530

1033-10-0,6

4440

1010-10-0,6

4500

1003-16-0,6

16

2400

12

3955

5570

1023-16-0,6

6200

1033-16-0,6

6000

1010-16-0,6

6130

1003-25-0,3

25

0,3

2800

4570

8060

1003-25-0,6

0,6

1023-25-0,3

0,3

10570

1023-25-0,6

0,6

1033-25-0,3

0,3

8500

1033-25-0,6

0,6

1010-25-0,3

0,3

10330

1010-25-0,6

0,6

1003-32-0,3

32

0,3

3000

5070

9060

1003-32-0,6

0,6

1023-32-0,3

0,3

11640

1023-32-0,6

0,6

1033-32-0,3

0,3

9530

1033-32-0,6

0,6

1010-32-0,3

0,3

11420

1010-32-0,6

0,6

1003-50-0,3

50

0,3

3000

7670

12270

1003-50-0,6

0,6

1023-50-0,3

0,3

14850

1023-50-0,6

0,6

1033-50-0,3

0,3

11740

1033-50-0,6

0,6

1010-50-0,3

0,3

14620

1010-50-0,6

0,6

Аппараты цельносварные с эллиптическими днищем и крышкой с гладкой приварной рубашкой

Условное обозначение

Объем, куб.м.

Рабочее давление, Мпа

Диаметр, мм

Толщина стенки корпуса / рубашки, мм

Высота (без мешалки), мм

Масса, кг

1103-10-0,6

10

0,6

2200

16/21

3055

7895

1123-10-0,6

8440

1110-10-0,6

8410

1103-16-0,6

16

2400

20/21

3955

11690

1123-16-0,6

12320

1110-16-0,6

12250

1103-25-0,6

25

2800

22/14

4570

17270

1123-25-0,6

19780

1110-25-0,6

19540

1103-32-0,6

32

3000

24/14

5070

21500

1123-32-0,6

24080

1110-32-0,6

23860

1103-50-0,6

50

3000

28/14

7670

33900

1123-50-0,6

36480

1110-50-0,6

36250

Аппараты цельносварные с эллиптическим днищем и крышкой с рубашкой из полутруб

Условное обозначение

Объем, куб.м.

Рабочее давление, Мпа

Диаметр, мм

Толщина стенки корпуса, мм

Высота (без мешалки), мм

Масса, кг

1203-10-0,6

10

0,6

2200

12

3230

4495

1223-10-0,6

5040

1210-10-0,6

5010

1203-16-0,6

16

2400

4130

5280

1223-16-0,6

5910

1210-16-0,6

5840

1203-25-0,6

25

2800

4730

7570

1223-25-0,6

10080

1210-25-0,6

9840

1203-32-0,6

32

3000

5230

8850

1223-32-0,6

11430

1210-32-0,6

11210

1203-50-0,6

50

3000

7890

10830

1223-50-0,6

13410

1210-50-0,6

13180

Аппараты с плоским днищем и съемной плоской крышкой

Условное обозначение

Объем, куб.м.

Диаметр, мм

Толщина стенки корпуса, мм

Высота (без мешалки), мм

Масса, кг

8003-1

1

1000

8

1430

920

8023-1

985

8033-1

1025

8003-2

2

1400

1455

1410

8023-2

1440

8033-2

1510

8003-3,2

3,2

1600

1825

2005

8023-3,2

2045

8033-3,2

2140

8003-5

5

1800

2225

2490

8023-5

2900

8033-5

2640

8003-6,3

6,3

1800

2725

3170

8023-6,3

3255

8033-6,3

3320

Аппараты с плоскими днищем и крышкой

Условное обозначение

Объем, куб.м.

Диаметр, мм

Толщина стенки корпуса, мм

Высота (без мешалки), мм

Масса, кг

9003-10

10

2200

10

2880

4165

9023-10

4710

9033-10

4620

9003-16

16

2400

3880

5310

9023-16

5940

9033-16

5740

9003-25

25

2800

12

4285

8190

9023-25

10700

9033-25

8630

9003-32

32

3000

4785

9350

9023-32

11930

9033-32

9820

СКАЧАТЬ опросный лист

Для заказа нашей продукции вы можете скачать опросный лист на аппараты с мешалками и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
