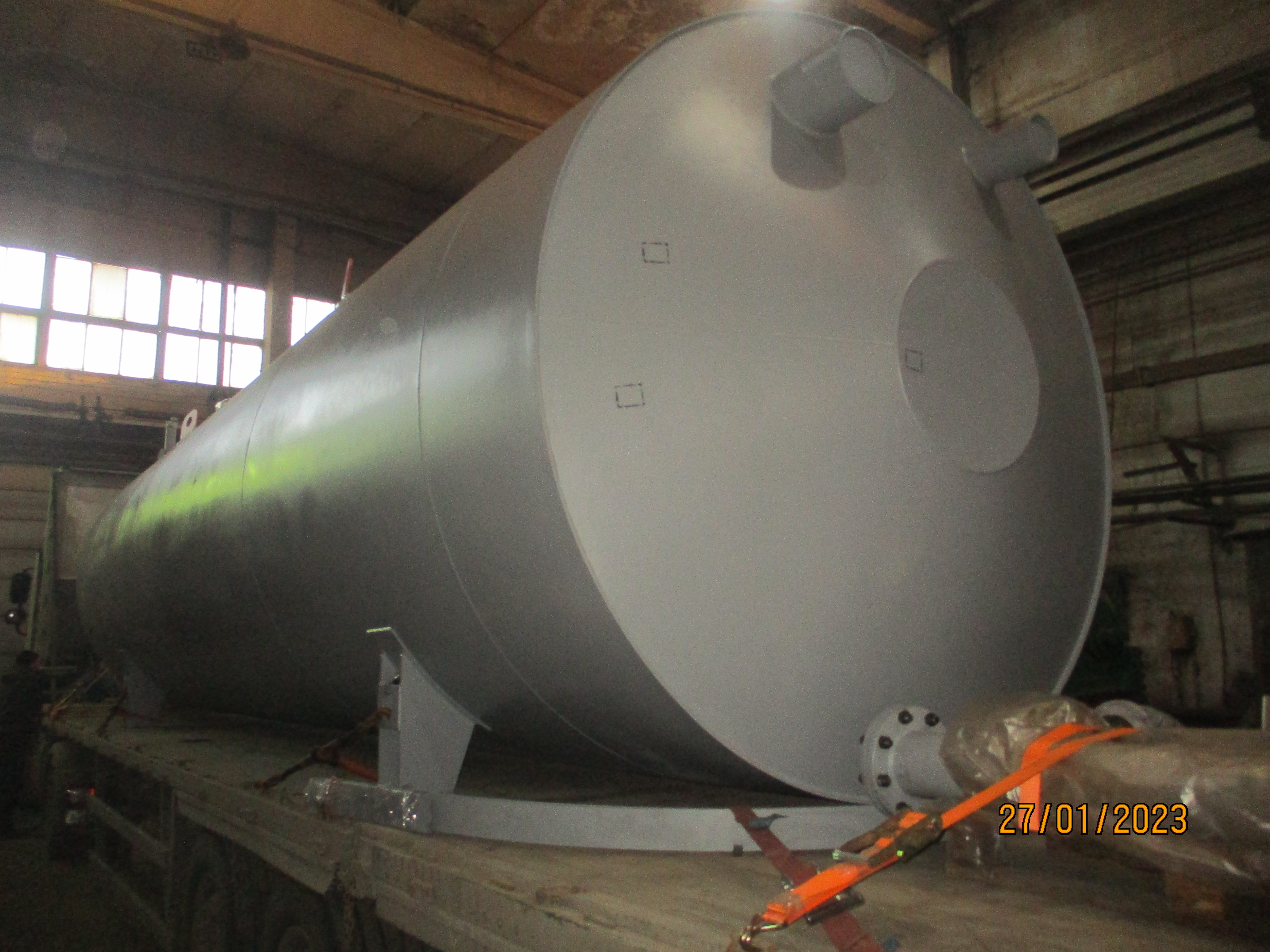

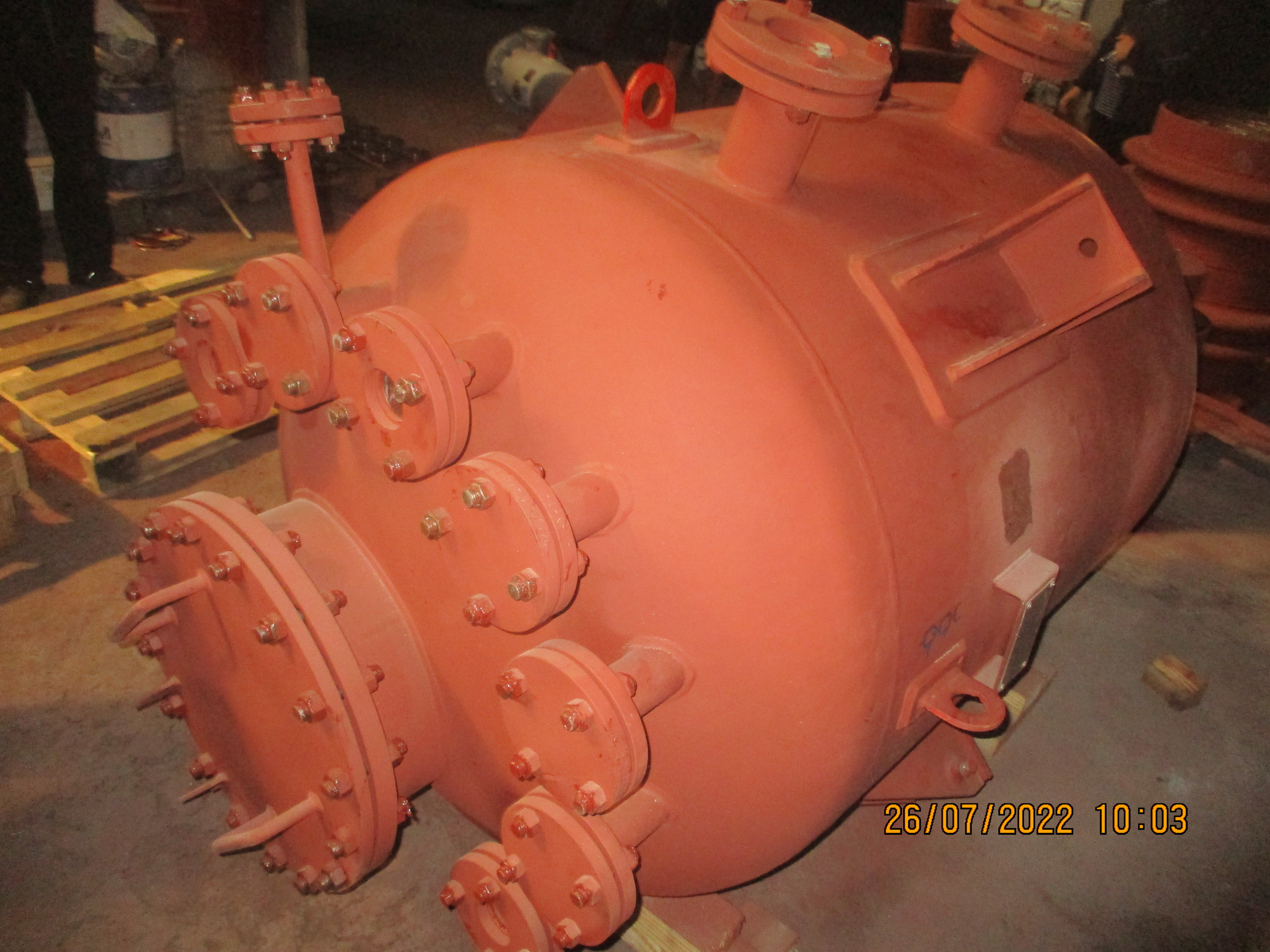

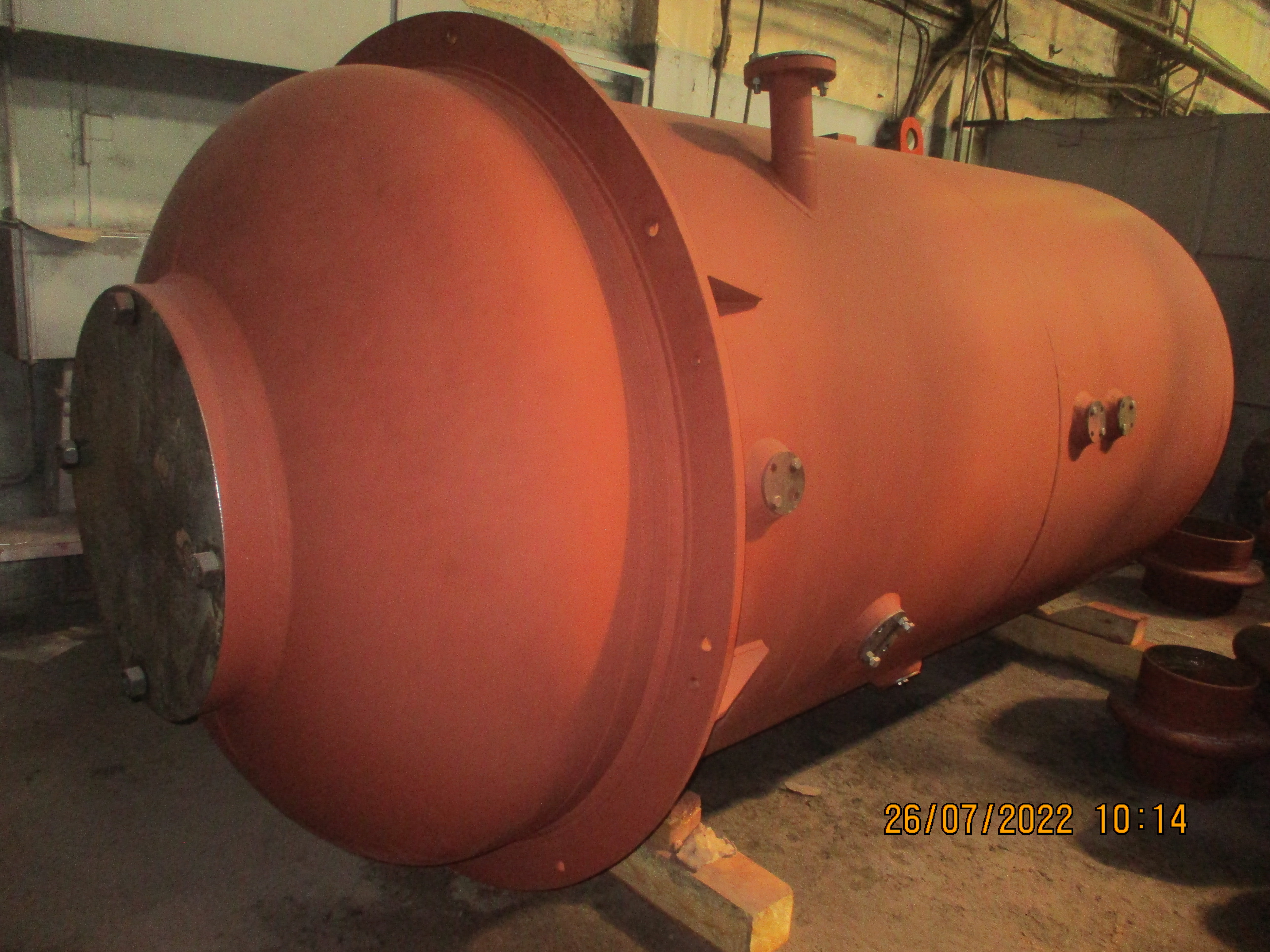

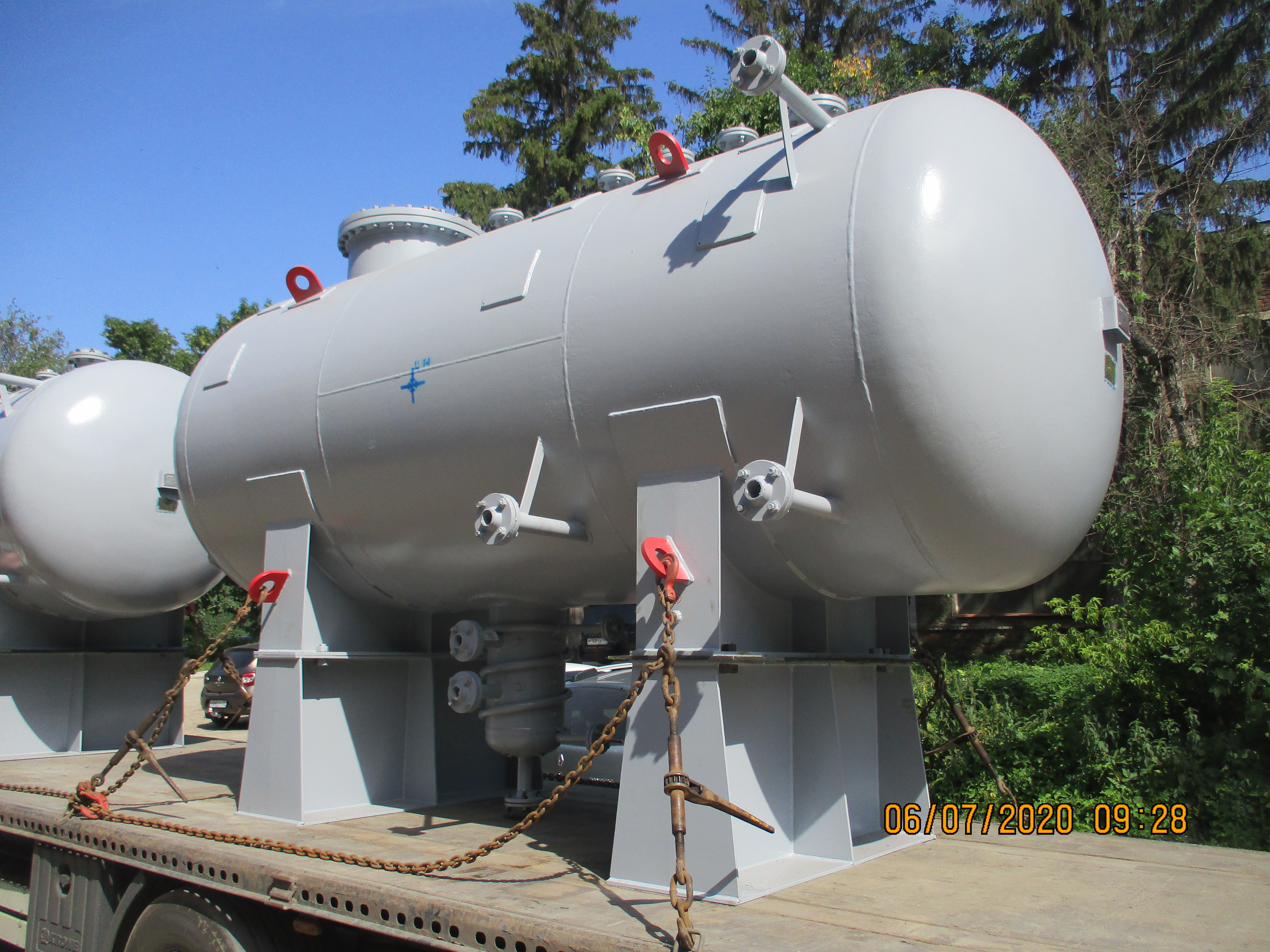

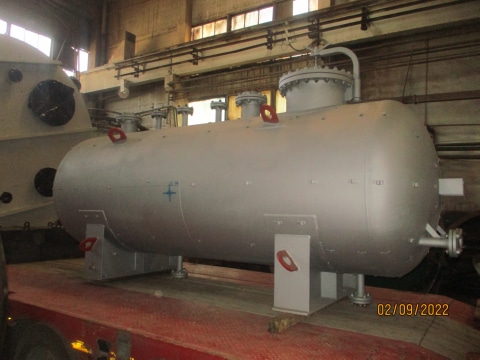

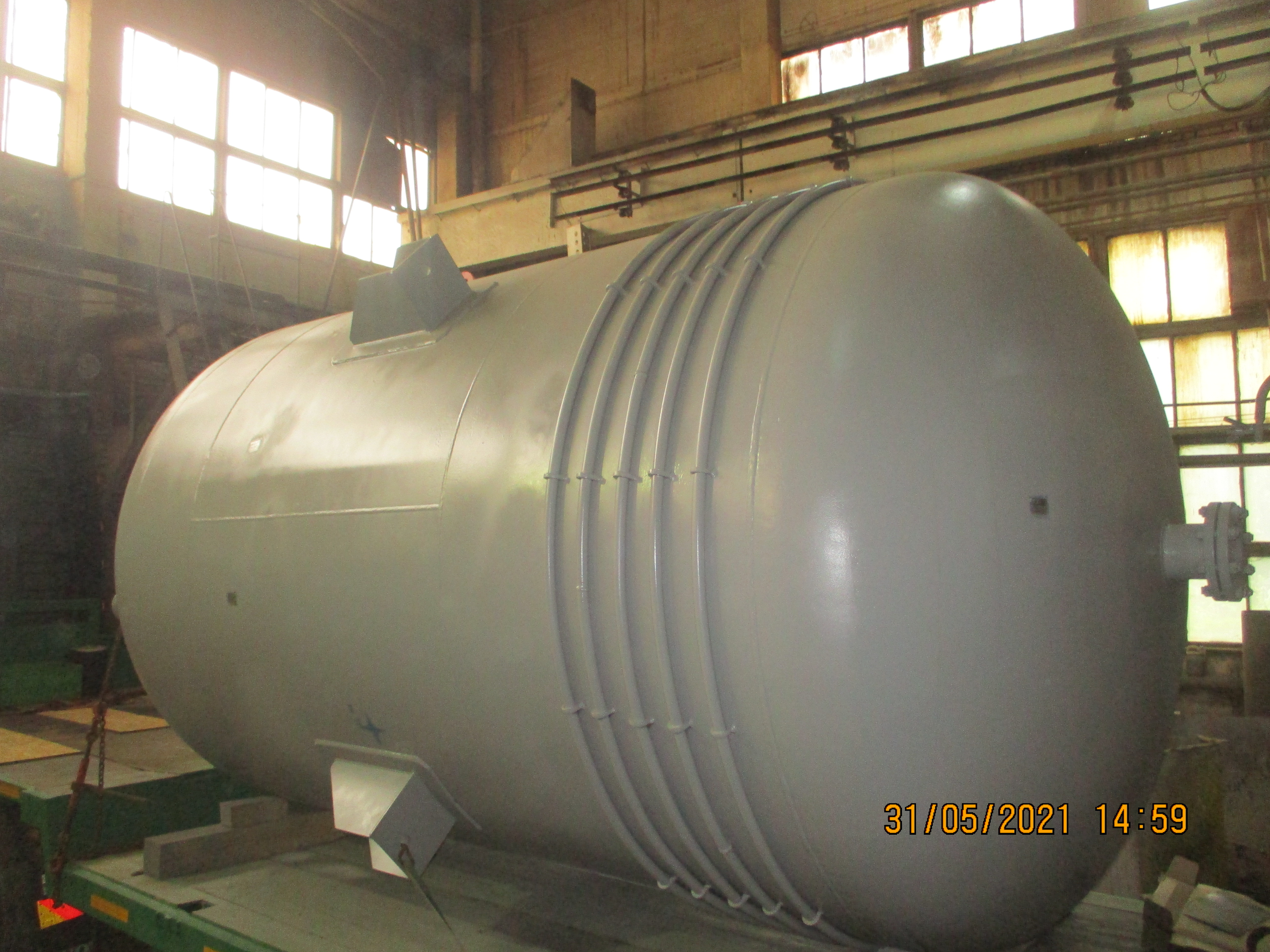

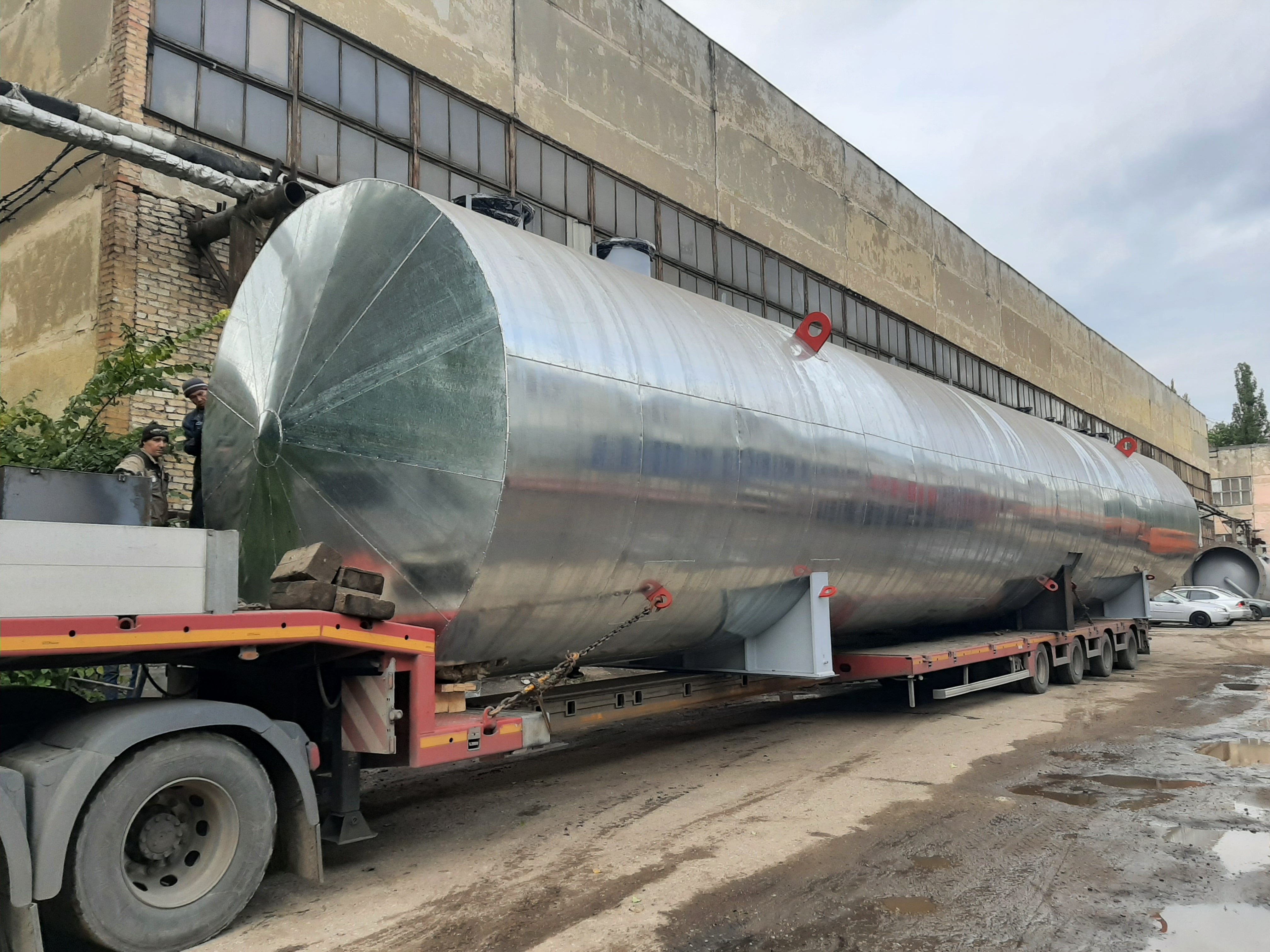

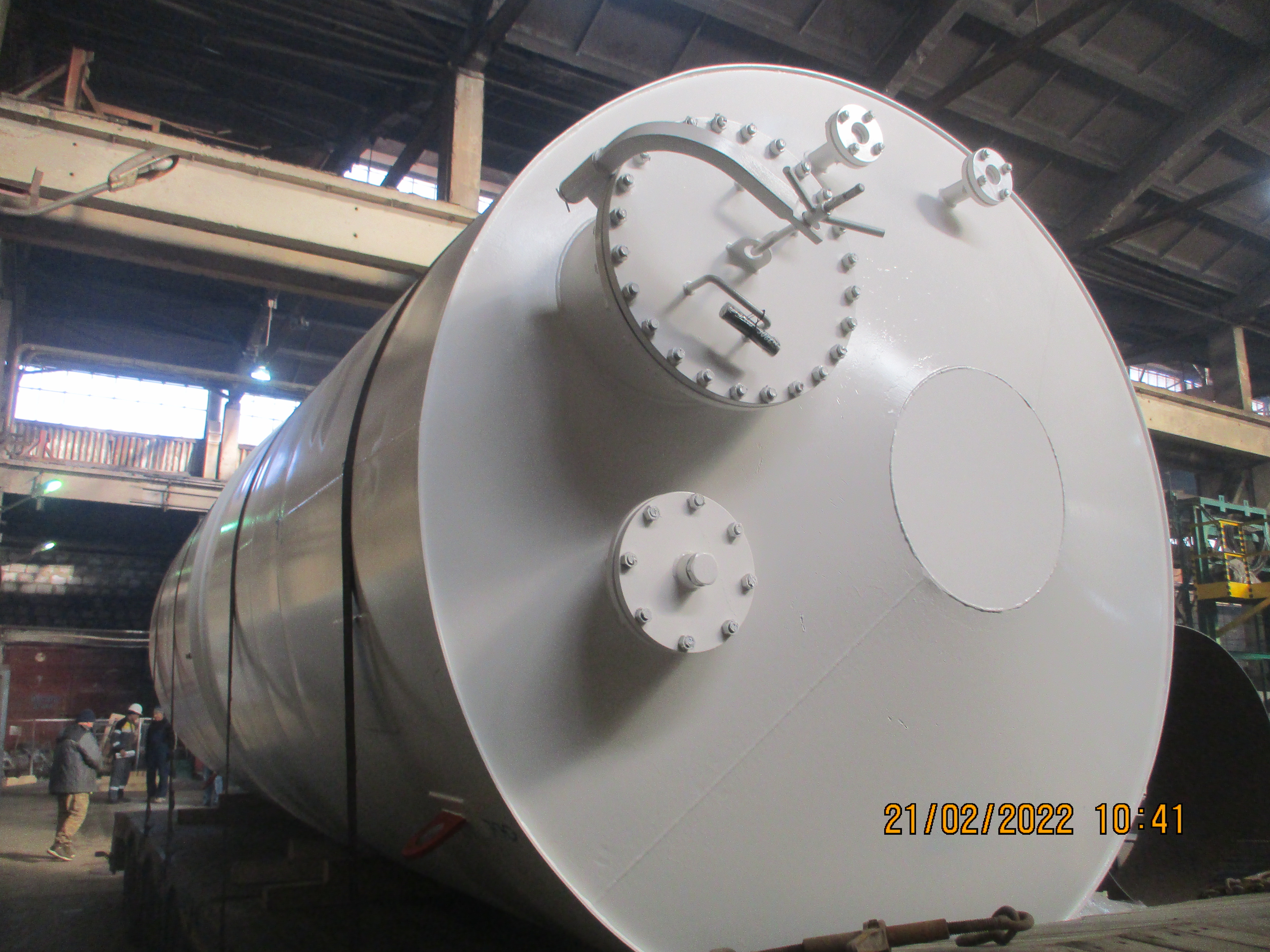

Фотогалерея (Аппараты емкостные)

1-10-1,0-3
1-200-1,0-2

Наши партнёры

Стоимость производства:

от 18 000 руб.

Среда:

БензинВодаДиз. топливоКонденсатНефтепродуктыНефть

В нашей компании вы можете приобрести аппараты емкостные. Они предназначены для жидких и газовых неагрессивных сред с температурой, не превышающей температуру кипения жидкости при рабочем давлении, и температурой, при которой давление упругости паров не превышает рабочее давление аппарата.

Устройство

Емкостные аппараты, представленные компанией «Химмаш»:

  • - цилиндрические для газов и жидких сред;
  • - аппараты цельносварные.

Аппараты могут быть изготовлены цельносварными или из отдельных блоков, исходя из условий транспортировки и монтажа. Давление теплоносителя в рубашке или змеевике для вышеуказанных типов аппаратов не должно превышать 0,6 МПа. Выдача жидких сред может осуществляться как самотеком, так и передавливанием сжатым воздухом, технологическим и инертным газом. Вертикальные аппараты без рубашек и змеевиков могут использоваться в качестве отстойников.

Применение

Емкостные аппараты применяются в технологичных установках химической, нефтехимической, нефтеперерабатывающей, нефтяной, а также газовой отраслях промышленности. Оборудование предназначено для приема, хранения и выдачи жидких и газообразных продуктов под избыточным давлением.

Поставка емкостных аппаратов в г. Москва осуществляется из Пензы

Технические характеристики горизонтальных аппаратов для жидких сред (тип 1)

Объем, куб.м. Маркировка Условное давление, Мпа (кгс/см2) Диаметр, мм Длина, мм Высота, мм Масса, кг /материальное исполн./
1 2, 3
4 1-4-1,6 1,6 (16) 1 200 3705 1990 1895 1625
1-4-2,5 2,5 (25) 2000 2370 2100
8 1-8-1,0 1,0 (10) 1 600 4200 2390 2715 2320
1-8-1,6 1,6 (16) 4200 2395 3055 2680
1-8-2,5 2,5 (25) 4210 2400 3860 3485
10 1-10-1,0 1,0 (10) 1 600 5300 2390 3115 2630
1-10-1,6 1,6 (16) 5300 2395 3595 3130
1-10-2,5 2,5 (25) 5310 2400 4560 4095
16 1-16-1,0 1,0 (10) 2 000 5305 2795 4045 3580
1-16-1,6 1,6 (16) 5350 2800 5200 4545
1-16-2,5 2,5 (25) 5350 2800 - 5820
20 1-20-1,0 1,0 (10) 2 000 6500 2795 4570 3980
1-20-1,6 1,6 (16) 6550 2800 6145 5370
1-20-2,5 2,5 (25) 6550 2800 - 6800
25 1-25-1,0 1,0 (10) 2 400 5845 3200 5945 5100
1-25-1,6 1,6 (16) 5850 3205 7385 6560
1-25-2,5 2,5 (25) 5860 3210 - 8960
32 1-32-1,0 1,0 (10) 2 400 7345 3200 7030 6000
1-32-1,6 1,6 (16) 7350 3205 8830 7820
1-32-2,5 2,5 (25) 7360 3210 - 10750
50 1-50-1,0 1,0 (10) 2 400 11045 3200 10385 8900
1-50-1,6 1,6 (16) 11050 3205 12705 11240
1-50-2,5 2,5 (25) 11060 3210 - 15520
80 1-80-0,8 0,8 (8) 3 000 11450 3800 13405 11900
1-80-1,0 1,0 (10) 11450 3805 15015 13350
1-80-1,6 1,6 (16) 11455 3825 18600 16630
1-80-2,5 2,5 (25) 11505 3830 - 22600
100 1-100-0,8 0,8 (8) 3 000 13945 3805 15740 13850
1-100-0,8 1,0 (10) 13945 3815 17650 15600
1-100-0,8 1,6 (16) 13955 3815 21900 19600
1-100-0,8 2,5 (25) 14010 3830 - 29100
200 1-200-1,0 1,0 (10) 3400 21650 4215 33180 29600
1-200-1,6 1,6 (16) 21650 4215 44500 40000

Технические характеристики вертикальных аппаратов для жидких сред (тип 2)

Объем, куб.м. Маркировка Условное давление, Мпа (кгс/см2) Диаметр, мм Высота, мм Масса, кг /материальное исполн./
1 2, 3
2 2-2-1,6 1,6 (16) 1 000 3560 1575 1420
2-2-2,5 2,5 (25) 3600 1820 1650
4 2-4-1,6 1,6 (16) 1 200 4450 2055 1800
2-4-2,5 2,5 (25) 4465 2600 2350
6,3 2-6,3-1,0 1,0 (10) 1 600 4055 2565 2260
2-6,3-1,6 1,6 (16) 4060 2865 2560
2-6,3-2,5 2,5 (25) 4080 3625 3315
8 2-8-1,0 1,0 (10) 1 600 4855 2920 2550
2-8-1,6 1,6 (16) 4860 3245 2870
2-8-2,5 2,5 (25) 4880 4125 3750
10 2-10-1,0 1,0 (10) 1 600 5955 3330 2870
2-10-1,6 1,6 (16) 5960 3775 3310
2-10-2,5 2,5 (25) 5980 4805 4340
16 2-16-0,8 0,8 (8) 2 000 6275 4260 3830
2-16-1,0 1,0 (10) 6275 4250 4250
25 2-25-1,0 1,0 (10) 2 400 6725 6660 5860
2-25-1,6 1,6 (16) 6685 8200 7420
32 2-32-1,0 1,0 (10) 2 400 8225 7765 6780
2-32-1,6 1,6 (16) 8240 9625 8660
50 2-50-0,8 0,8 (8) 2400 11885 9750 9750
2-50-1,0 1,0 (10) 11935 11100 11100
2-50-1,6 1,6 (16) 11940 - 12500
80 2-80-0,8 0,8 (8) 3 000 12205 15060 13550
2-80-1,0 1,0 (10) 12205 16510 15000
2-80-1,6 1,6 (16) 12210 - 18450
2-80-2,5 2,5 (25) 12270 - 23980
100 2-100-0,8 0,8 (8) 3 000 14705 17550 15650
2-100-1,0 1,0 (10) 14705 19400 17500
2-100-1,6 1,6 (16) 14725 - 23820
2-100-2,5 2,5 (25) 14785 - 30550

Технические характеристики вертикальных аппаратов для газовых сред (тип 3)

Объем, куб.м. Маркировка Условное давление, Мпа (кгс/см2) Диаметр, мм Высота, мм Масса, кг /материальное исполн./
1 2, 3
2 3-2-1,6 1,6 (16) 1 000 2960 1160 1000
3-2-2,5 2,5 (25) 3000 1450 1250
4 3-4-1,6 1,6 (16) 1 200 3930 1660 1400
3-4-2,5 2,5 (25) 3935 2250 1970
6,3 3-6,3-1,0 1,0 (10) 1 600 3670 2060 1750
3-6,3-1,6 1,6 (16) 3675 2320 2000
3-6,3-2,5 2,5 (25) 3695 3050 2720
8 3-8-1,0 1,0 (10) 1 600 4470 2400 2000
3-8-1,6 1,6 (16) 4475 2720 2340
3-8-2,5 2,5 (25) 4485 3550 3150
10 3-10-1,0 1,0 (10) 1 600 5575 2900 2420
3-10-1,6 1,6 (16) 5580 3380 2900
3-10-2,5 2,5 (25) 5635 4400 3880
16 3-16-0,8 0,8 (8) 2 000 5640 3650 3050
3-16-1,0 1,0 (10) 5690 4750 4100
25 3-25-1,0 1,0 (10) 2 400 6270 5480 4660
3-25-1,6 1,6 (16) 6280 7000 6200

Технические характеристики аппаратов ГЭЭ

Условное обозначение Объем,
м.3		 Условное
давление,
МПа		 Диаметр,
мм		 Длина,
мм		 Высота,
мм		 Масса,
кг
ГЭЭ1-1-6,3 6,3 0,6
1,0
1,6 		1600 3530 2455
2485
2490 		1850
1980
2605
ГЭЭ1-1-10 10 0,6
1,0
1,6 		2000 3690
3690
3740 		2870
2900
2905 		2565
3045
3885
ГЭЭ1-1-16 16 0,6
1,0
1,6 		5390
5390
5440 		2870
2900
2905 		3275
3920
5105
ГЭЭ1-1-25 25 0,6
1,0
1,6 		2400 5940
5955
5975 		3280
3315
3320 		4420
5800
7570
ГЭЭ1-1-40 40 0,6
1,0
1,6 		9435
9455
9470 		3280
3315
3320 		6155
8365
10995
ГЭЭ1-1-50 50 0,6
1,0
1,6 		2800 8655
8710
8710 		3690
3720
3725 		8320
9710
13880
ГЭЭ1-1-63 63 0,6
1,0
1,6 		10665
10710
10710 		3690
3720
3725 		9750
11440
16470
ГЭЭ1-1-80 80 0,6
1,0
1,6 		3000 11735
11735
11790 		3885
3925
3925 		11455
15345
20805
ГЭЭ1-1-100 100 0,6
1,0
1,6 		14740
14740
14790 		3885
3925
3925 		15700
18700
25550

Технические характеристики аппаратов ВЭЭ

Условное обозначение Объем,
м.3		 Условное
давление,
МПа		 Диаметр,
мм		 Высота,
мм		 Ширина,
мм		 Масса,
кг
ВЭЭ1-1-1 1 0,6
1,0
1,6 		1000 2050 1350
1360
1360 		445
550
625
ВЭЭ1-1-2 2 0,6
1,0
1,6 		1200 2450 1640
1645
1655 		630
780
1020
ВЭЭ1-1-3,2 3,2 0,6
1,0
1,6 		1400 2950 1925
1930
1950 		890
1100
1420
ВЭЭ1-1-5 5 0,6
1,0
1,6 		1600 3500 2245
2255
2260 		1360
1630
2030
ВЭЭ1-1-6,3 6,3 0,6
1,0
1,6 		4150 2245
2255
2260 		1590
1940
2380
ВЭЭ1-1-10 10 0,6
1,0
1,6 		2000 4200 2705
2715
2730 		2230
2690
3590
ВЭЭ1-1-16 16 0,6
1,0
1,6 		6350 2860
2860
2870 		3740
3940
5400
ВЭЭ1-1-25 25 0,6
1,0
1,6 		2400 6550 3285
3295
3310 		5220
6270
8170

Технические характеристики аппаратов ВПП

Условное обозначение Объем,
м.3		 Диаметр,
мм		 Высота,
мм		 Ширина,
мм		 Масса,
кг
ВПП1-1-10 10 2200 2900 2660 1930
ВПП1-4-10 2010
ВПП1-1-16 16 2600 3600 2730 2700
ВПП1-4-16 2800
ВПП1-1-25 25 2800 4400 2920 3380
ВПП1-4-25 3470

Технические характеристики аппаратов ВКП

Условное обозначение Объем,
м.3		 Диаметр,
мм		 Высота,
мм		 Ширина,
мм		 Масса,
кг
ВКП1-1-10 10 2200 3340 2915 2040
ВКП1-4-10 2120
ВКП1-1-16 16 2600 3840 3410 2730
ВКП1-4-16 2870
ВКП1-1-25 25 2800 5040 3795 3920
ВКП1-4-25 4020

Технические характеристики аппаратов ВКЭ

Условное обозначение Объем,
м.3		 Условное
давление,
МПа		 Диаметр,
мм		 Высота,
мм		 Ширина,
мм		 Масса,
кг
ВКЭ1-1-1 1 0,6
1,0		 1000 2150
2155		 1350
1360		 445
510
ВКЭ1-1-2 2 0,6
1,0		 1200 2750
2745		 1635
1645		 650
760
ВКЭ1-1-3,2 3,2 0,6
1,0		 1400 3255
3260		 1925
1930		 860
1070
ВКЭ1-1-5 5 0,6
1,0		 1600 3860
3850		 2240
2250		 1395
1685
ВКЭ1-1-6,3 6,3 0,6
1,0		 4160
4170		 2240
2250		 1665
1990
ВКЭ1-1-10 10 0,6
1,0		 2000 4600
4600		 2695
2705		 2320
2570

Технические характеристики аппаратов ГКК

Условное обозначение Давление,
МПа		 Объем,
м.3		 Диаметр,
мм		 Длина,
мм		 Высота,
мм		 Масса,
кг
ГКК1-1-10-0,07 0,07 10 2000 3720 2685 2400
ГКК1-1-16-0,07 16 3720 3155
ГКК1-1-25-0,07 25 2400 5850 2990 4095
ГКК1-1-40-0,07 40 9350 5785
ГКК1-1-50-0,07 50 3000 7540 3600 7675
ГКК1-1-63-0,07 63 9540 9200
ГКК1-1-80-0,07 80 12040 11130
ГКК1-1-100-0,07 100 15040 15570

Технические характеристики аппаратов емкостных вертикальных и горизонтальных объемом до 0,63 куб.м.

Обозначение Давл. Мпа Масса, кг. Диаметр мм Высота мм Ширина/длина мм

ВЭЭ
ВЭЭ2-1-0,01-0,6У 0,6 43 250 625 372
ВЭЭ2-1-0,01-0,6К 43
ВЭЭ2-1-0,025-0,6У 0,6 51 300 785 482
ВЭЭ2-1-0,025-0,6К 51
ВЭЭ2-3-0,025-0,6У 67 780 535
ВЭЭ2-3-0,025-0,6К 67
ВЭЭ2-1-0,04-0,6У 0,6 65 350 850 555
ВЭЭ2-1-0,04-0,6К 65
ВЭЭ2-3-0,04-0,6У 84 865 605
ВЭЭ2-3-0,04-0,6К 84
ВЭЭ2-1-0,063-0,6У 0,6 95 400 700 532
ВЭЭ2-1-0,063-0,6К 95
ВЭЭ2-3-0,063-0,6У 138 715 574
ВЭЭ2-3-0,063-0,6К 138
ВЭЭ2-1-0,1-0,6У 0,6 110 400 995 532
ВЭЭ2-1-0,1-0,6К 110
ВЭЭ2-3-0,1-0,6У 168 960 574
ВЭЭ2-3-0,1-0,6К 168
ВЭЭ2-1-0,16-0,6У 0,6 160 500 1015 632
ВЭЭ2-1-0,16-0,6К 160
ВЭЭ2-3-0,16-0,6У 230 1055 682
ВЭЭ2-3-0,16-0,6К 230
ВЭЭ2-1-0,25-0,6У 0,6 235 700 860 828
ВЭЭ2-1-0,25-0,6К 235
ВЭЭ2-3-0,25-0,6У 320 870 880
ВЭЭ2-3-0,25-0,6К 320
ВЭЭ2-1-0,63-0,6У 0,6 350 800 1405 930
ВЭЭ2-1-0,63-0,6К 350
ВЭЭ2-3-0,63-0,6У 545 1415 980
ВЭЭ2-3-0,63-0,6К 545

ГЭЭ
ГЭЭ2-1-0,1-0,6У 0,6 105 400 740 938
ГЭЭ2-1-0,1-0,6К 105
ГЭЭ2-1-0,16-0,6У 0,6 145 500 785 957
ГЭЭ2-1-0,16-0,6К 145
ГЭЭ2-1-0,25-0,6У 0,6 235 700 1095 841
ГЭЭ2-1-0,25-0,6К 235
ГЭЭ2-1-0,63-0,6У 0,6 375 800 1300 1426
ГЭЭ2-1-0,63-0,6К 375

Эскиз горизонтального аппарата для жидких сред тип 1

Эскиз горизонтального аппарата для жидких сред тип 2

Эскиз горизонтального аппарата для жидких сред тип 3

Эскиз аппарата ГЭЭ

Эскиз аппарата ВЭЭ

Аппараты емкостные цилиндрические для газов и жидких сред
Аппараты стальные цельносварные
СКАЧАТЬ опросный лист

Для заказа нашей продукции вы можете скачать опросный лист на аппараты емкостные и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
