ООО Химмаш производит линзовые осевые компенсаторы типа ОСТ в нескольких вариациях: однолинзовые, двухлинзовые, трехлинзовые и четырехлинзовые. Также мы предлагаем линзовые угловые и угловые-сдвиговые компенсаторы. Они выпускаются в аналогичных вариантах: одно-, двух-, трех- и четырехлинзовые.

Назначение

Линзовые осевые компенсаторы ОСТ требуются для компенсации температурных изменений длины трубопроводов в осевом направлении. Их используют в следующих средах: пар, вода, также неагрессивные и малоагрессивные среды. Угловые компенсаторы предназначены для компенсации в угловой плоскости. Они необходимы для компенсации температурных изменений трубопроводов в Г-, П-, Z-образной и других шарнирных схемах, которые работают в водной и паровой среде при температуре, достигающей 425 градусов. Угловые сдвиговые компенсаторы ОСТ нужны для компенсации как угловых, так и сдвиговых перемещений трубопровода.

Устройство оборудования

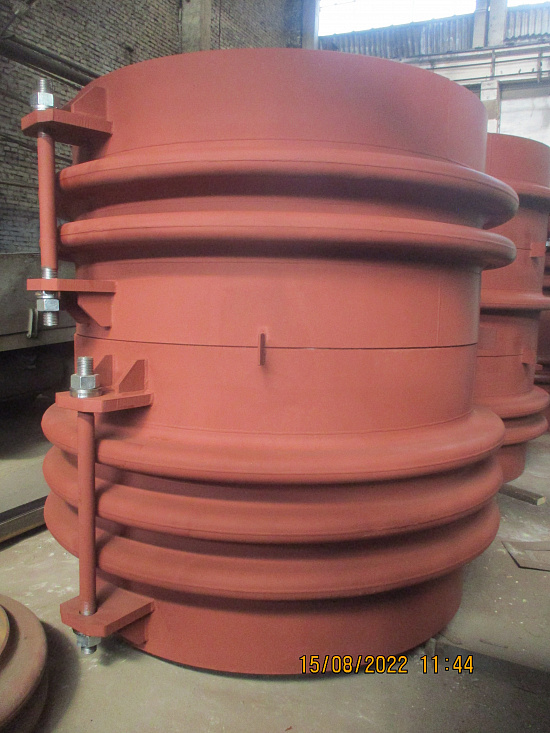

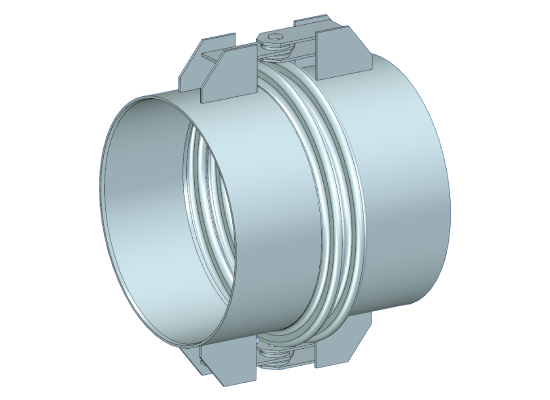

Конструкция линзового компенсатора ОСТ: две полулинзы, сваренные в вершинах. Чтобы предотвратить скопление влаги в вершинах линз, используются конденсатоотводчики. Внутренний защитный патрубок необходим во избежание забивания линзы грязью. Компенсирующая способность тем выше, чем большее количество линз предусмотрено в компенсаторе.

Конструкция угловых линзовых компенсаторов ОСТ аналогична конструкции осевых. В данном случае добавлена шарнирная схема. Она позволяет компенсатору двигаться в угловой плоскости. Угловые компенсаторы выпускаются без конденсатоотводчиков.

В угловых-сдвиговых компенсаторах ОСТ принципиально другая схема расположения шарниров.

Все виды линзовых компенсаторов ОСТ изготавливаются из черной стали.

Область применения

Линзовые компенсаторы ОСТ применяются во всех видах промышленности. Нефтяная и газовая промышленности, металлургия, строительство, судостроение, военно-промышленных и авиа-космический комплексы. Они зарекомендовали себя в качестве надежного оборудования для энергетиков и тепловиков.

Поставка линзовых компенсаторов ОСТ в г. Москва осуществляется из Пензы

Компенсаторы линзовые ОСТ изготавливаются на рабочее давление от 0,6 до 1,6 МПа, диаметром от 100 до 2200 мм.

Типы линзовых компенсаторов ОСТ

ОСТ 34-10-569

Компенсатор осевой однолинзовый

ОСТ 34-10-570

Компенсатор осевой двухлинзовый

ОСТ 34-10-571

Компенсатор осевой трехлинзовый

ОСТ 34-10-572

Компенсатор осевой четырехлинзовый

ОСТ 34-10-573

Компенсатор угловой однолинзовый

ОСТ 34-10-574

Компенсатор угловой двухлинзовый

ОСТ 34-10-575

Компенсатор угловой трехлинзовый

ОСТ 34-10-576

Компенсатор угловой четырехлинзовый

ОСТ 34-10-577

Компенсатор угловой сдвоенный однолинзовый

ОСТ 34-10-578

Компенсатор угловой сдвоенный двухлинзовый

ОСТ 34-10-579

Компенсатор угловой сдвоенный трехлинзовый

ОСТ 34-10-580

Компенсатор угловой сдвоенный четырехлинзовый

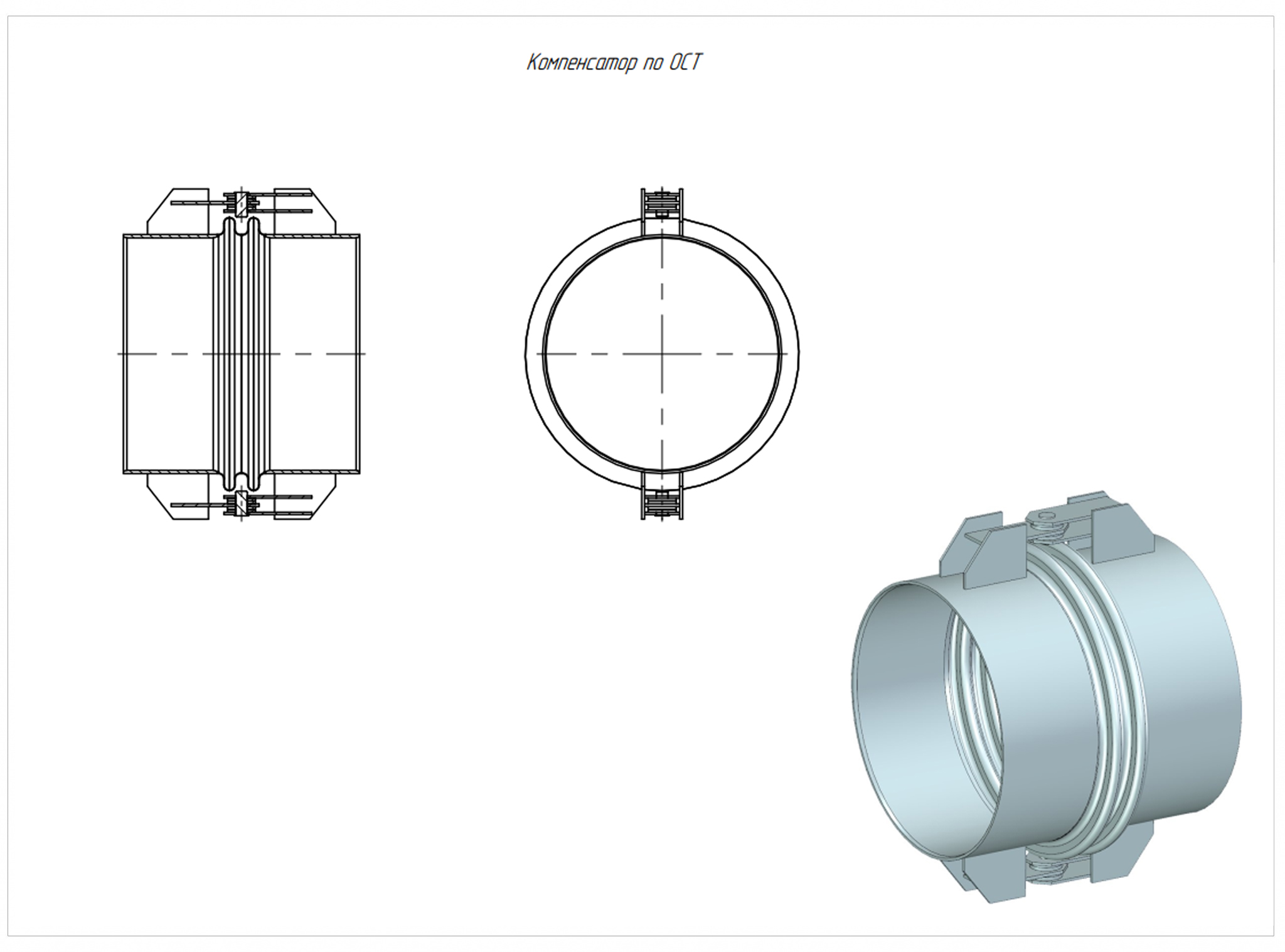

Чертеж Компенсатор ОСТ осевой


Чертеж Компенсатор ОСТ угловой

8-800-333-67-71 звонок по России бесплатный

Для заказа нашей продукции вы можете скачать опросный лист на компенсаторы линзовые ОСТ и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 59-44-44 . Также можете связаться с нашими менеджерами по телефонам: +7 (8412) 59-44-14, 59-44-44, 59-46-04, 99-19-35.
